Фасадные кляммеры для подсистемы

Кляммер рядовой СННК из нержавеющей стали

Рядовой кляммер удерживает керамогранитную плиту в поле фасада при видимой схеме крепления. Геометрия лапок должна соответствовать толщине облицовки.

Подбираем комплектующие для навесных вентилируемых фасадов по рабочей документации и параметрам объекта. Поставку можно увязать с монтажом подсистемы.

Назначение и подбор

Подбираем тип, толщину нержавеющей стали и способ фиксации к направляющей с учётом формата плит и проектного ветрового давления.

Основные характеристики

Для крепления керамогранита
Нержавеющая сталь 1,0 / 1,2 мм
Тип крепления СННК

Важно. Характеристики в карточке помогают предварительно сориентироваться. Итоговый типоразмер, количество и допустимость применения определяются проектом фасадной системы и расчётом узлов.

Что входит в комплектацию

Соберём спецификацию по чертежам, проверим взаимную совместимость позиций и рассчитаем количество с учётом раскладки фасада. Для расчёта нужны площадь, материал основания, тип облицовки и проектная толщина утепления.

Рассчитать комплектацию

← Все комплектующие для вентфасада

В практике НВФ не существует универсальных решений. Каждый объект отличается по высоте, ветровым районам, архитектуре, типу основания и условиям эксплуатации. Поэтому ключевым этапом является инженерный расчет и корректный подбор элементов фасадной системы под конкретные технические условия.

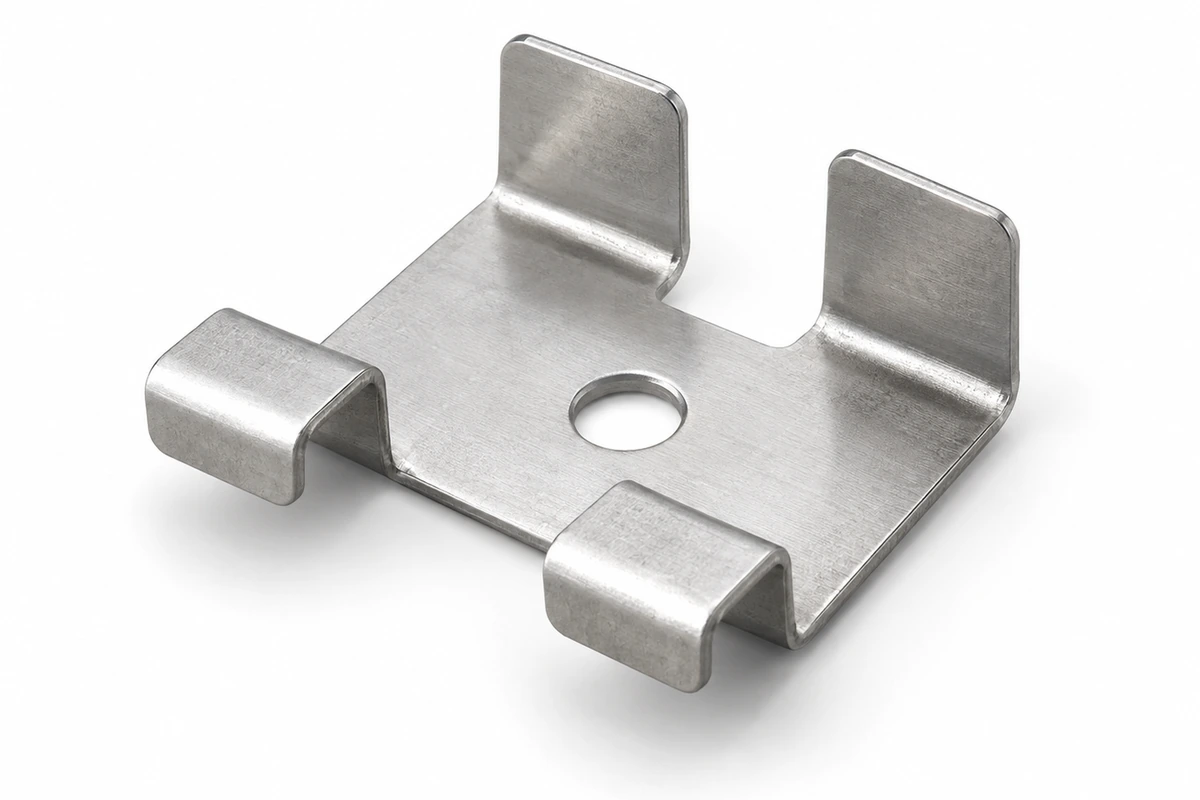

Кляммер для фиброцементного сайдинга

от 111 ₽/шт.

Для вентилируемых фасадов
Подбор по проекту
Материал и толщина — по запросу

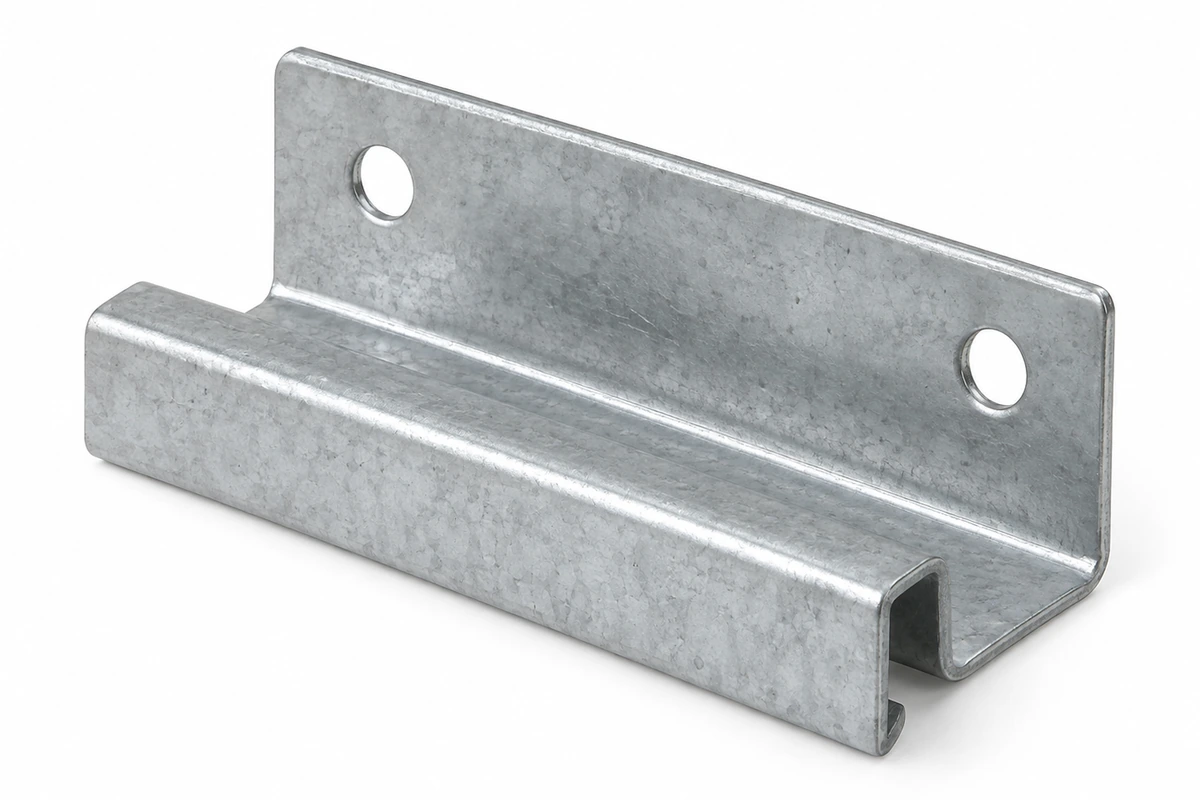

Крепитель кассет верхний

от 111 ₽/шт.

Для вентилируемых фасадов
Подбор по проекту
Материал и толщина — по запросу

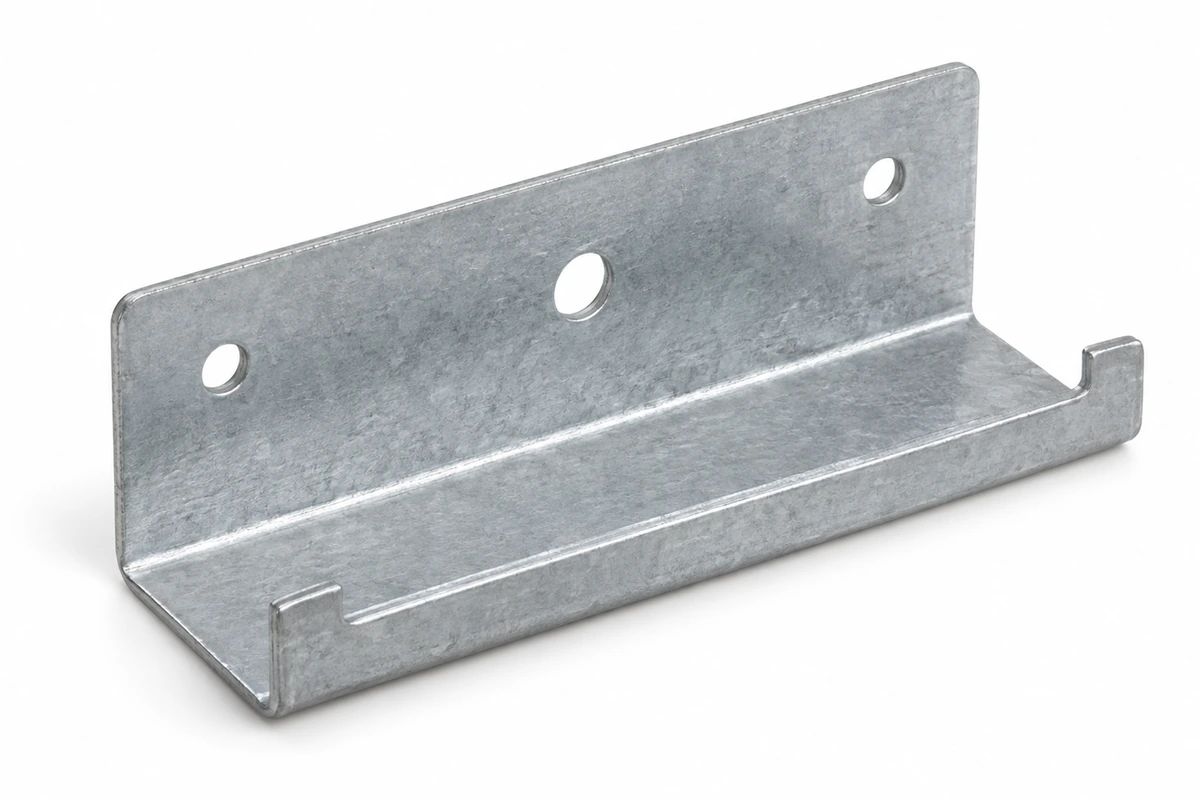

Крепитель кассет стартовый

от 111 ₽/шт.

Для вентилируемых фасадов
Подбор по проекту
Материал и толщина — по запросу

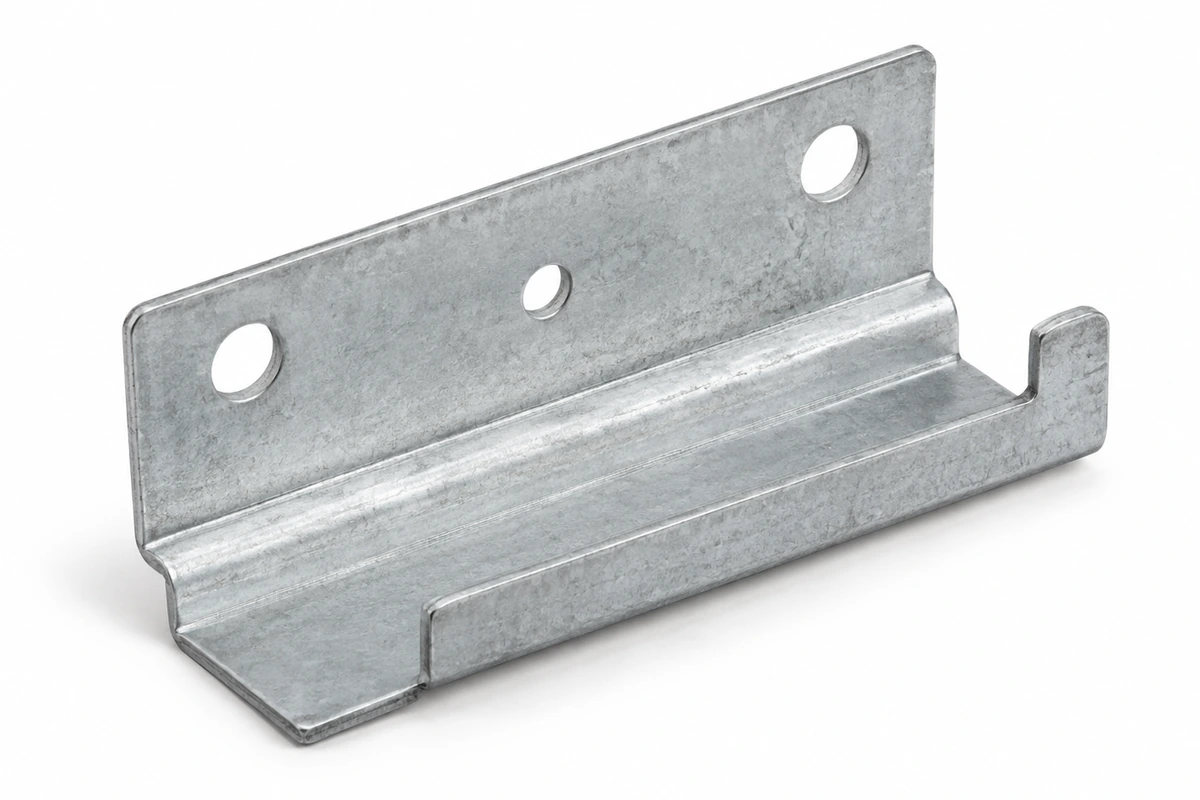

Крепитель кассет нижний

от 111 ₽/шт.

Для вентилируемых фасадов
Подбор по проекту
Материал и толщина — по запросу

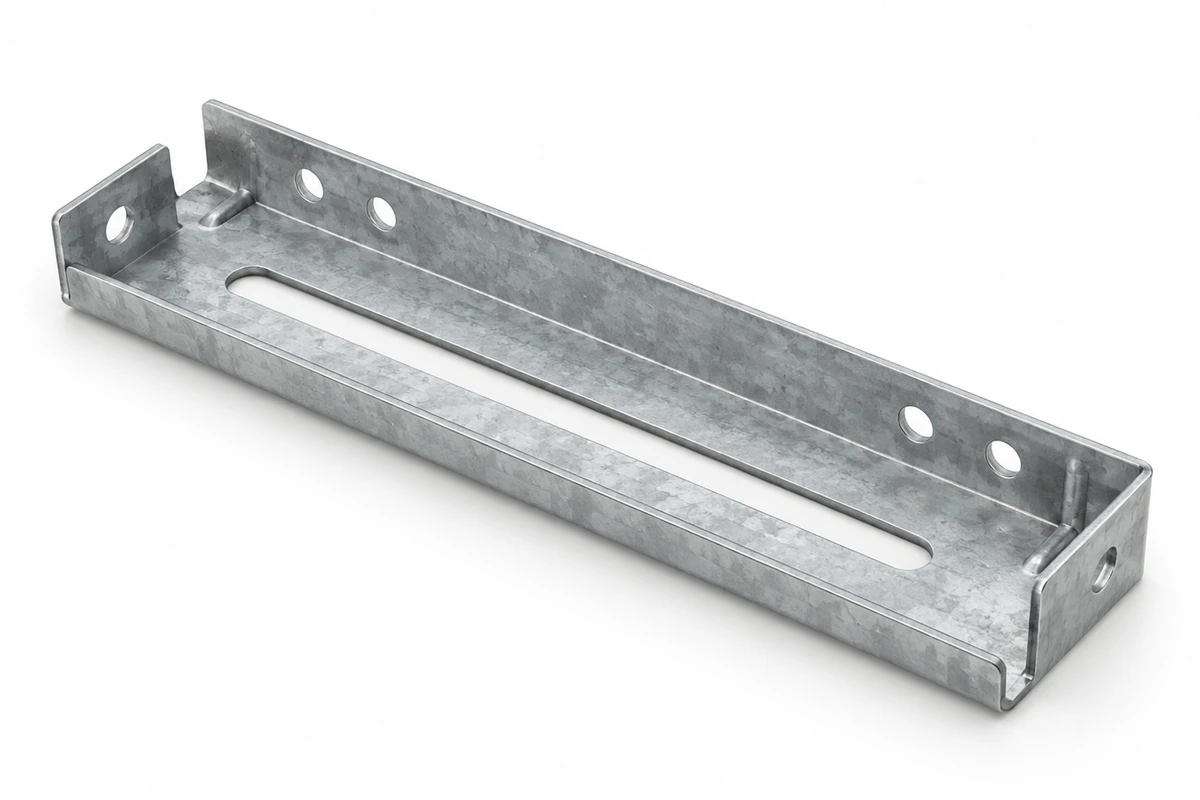

Салазка СН

от 111 ₽/шт.

Для вентилируемых фасадов
Подбор по проекту
Материал и толщина — по запросу

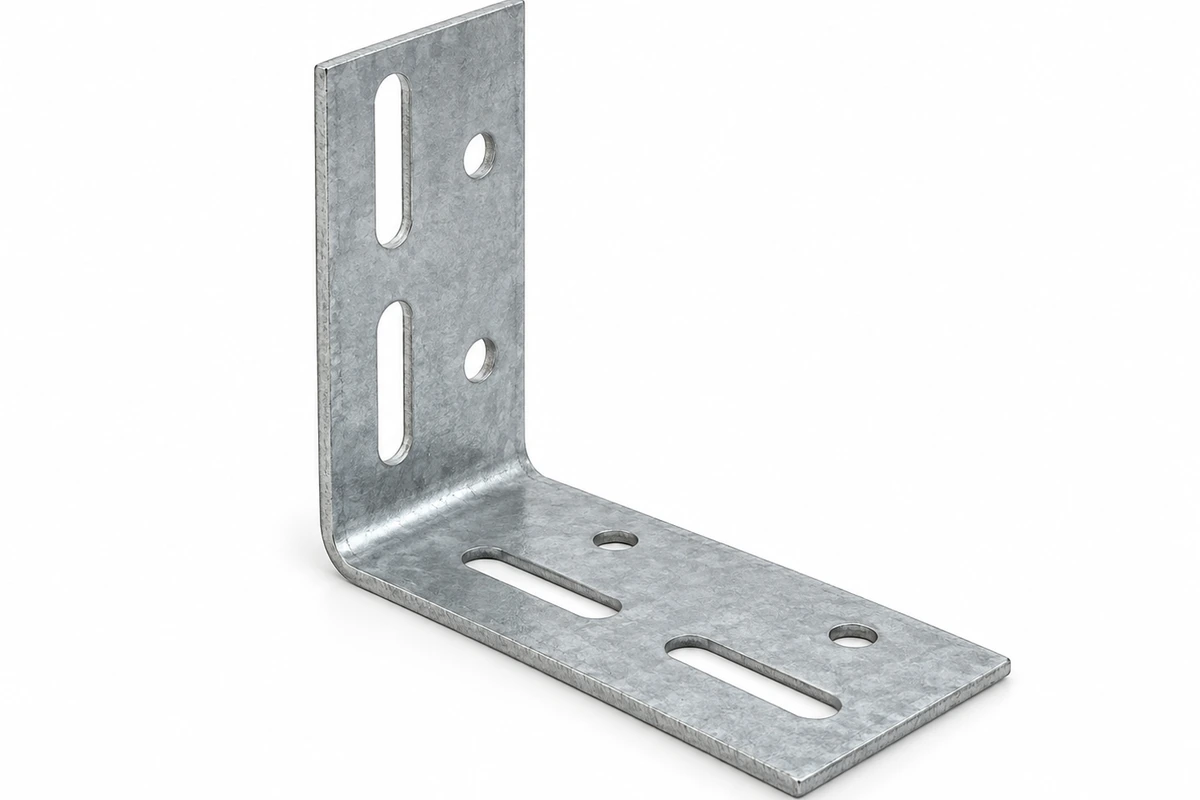

Уголок СН

от 55 ₽/шт.

Для вентилируемых фасадов
Подбор по проекту
Материал и толщина — по запросу

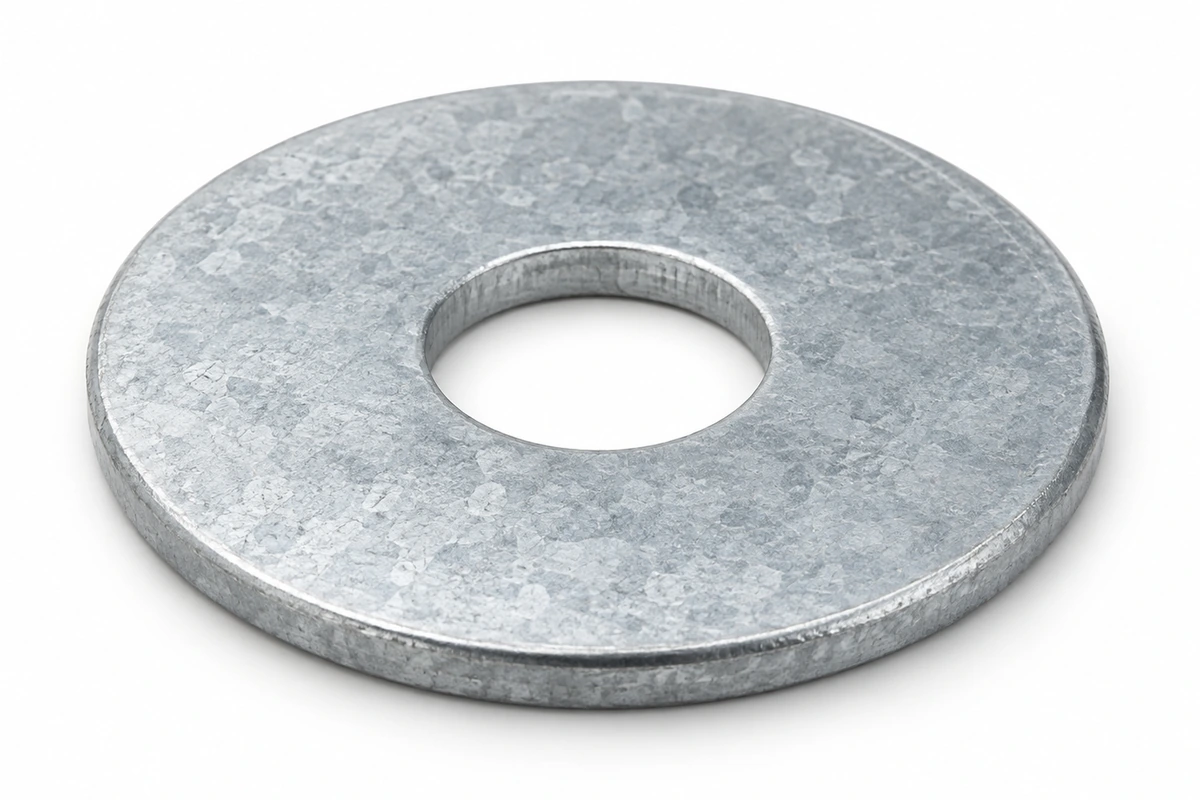

Шайба (оцинковка)

от 8 ₽/шт.

Для вентилируемых фасадов
Подбор по проекту
Материал и толщина — по запросу

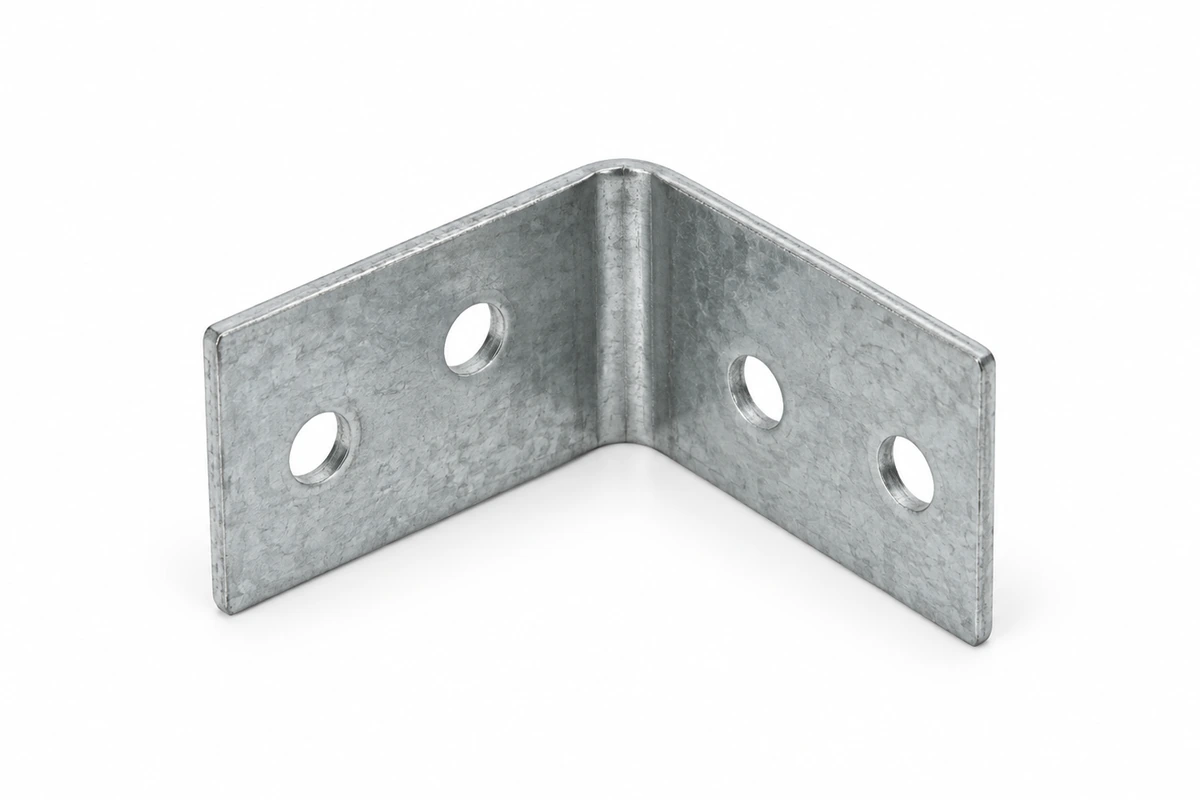

Угловая пластина

от 111 ₽/шт.

Для вентилируемых фасадов
Подбор по проекту
Материал и толщина — по запросу

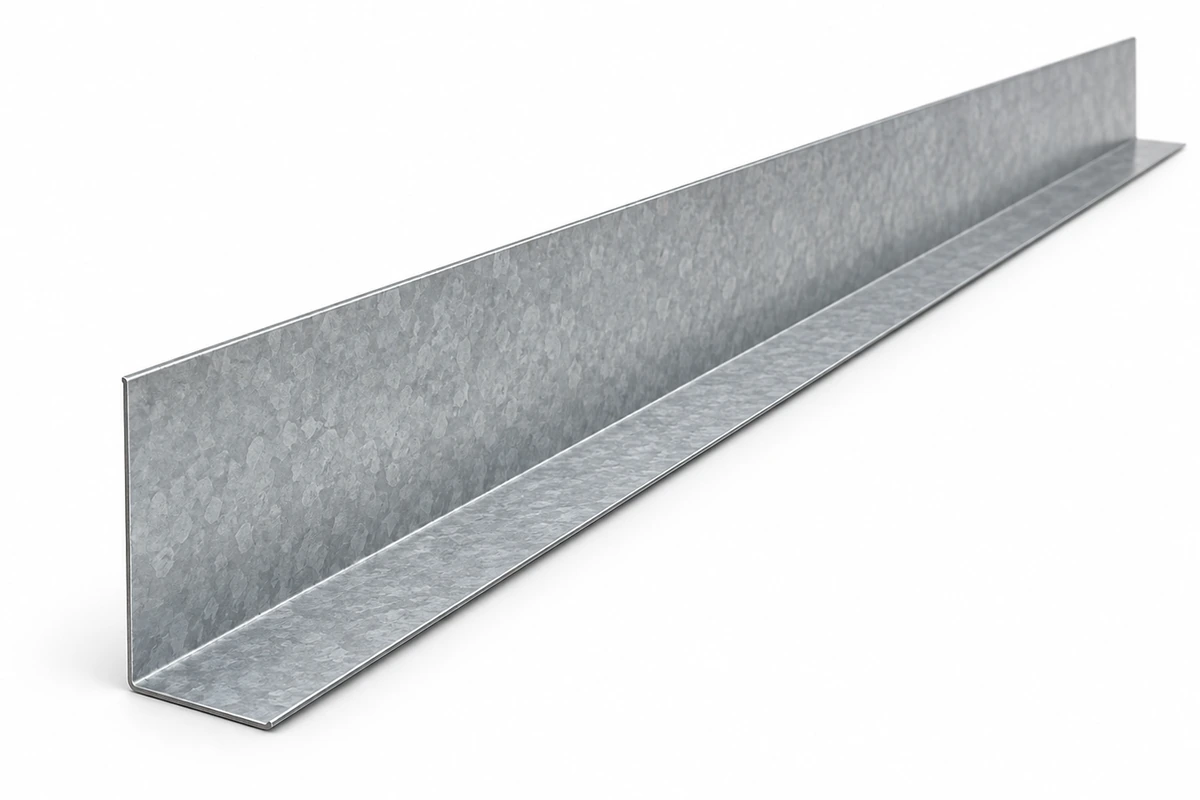

Угловой нащельник

от 111 ₽/шт.

Для вентилируемых фасадов
Подбор по проекту
Материал и толщина — по запросу

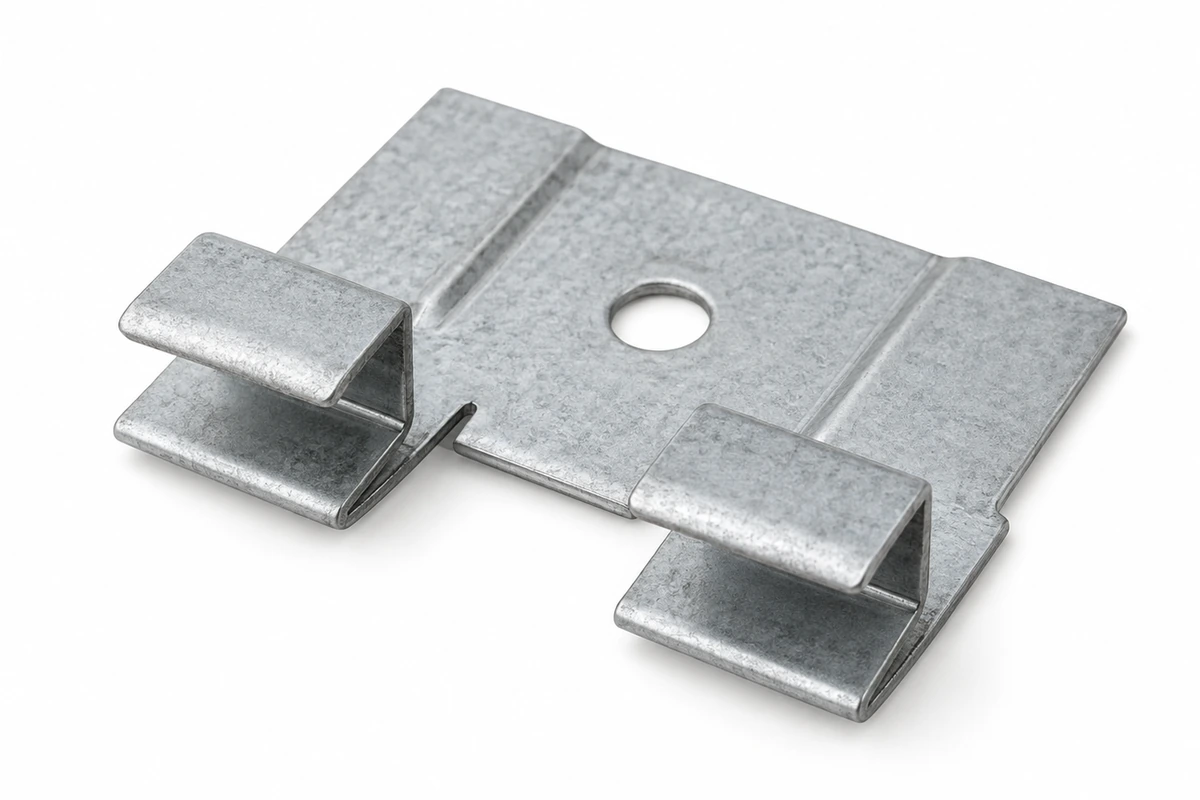

Кляммер рядовой составной

от 38 ₽/шт.

Для вентилируемых фасадов
Подбор по проекту
Материал и толщина — по запросу

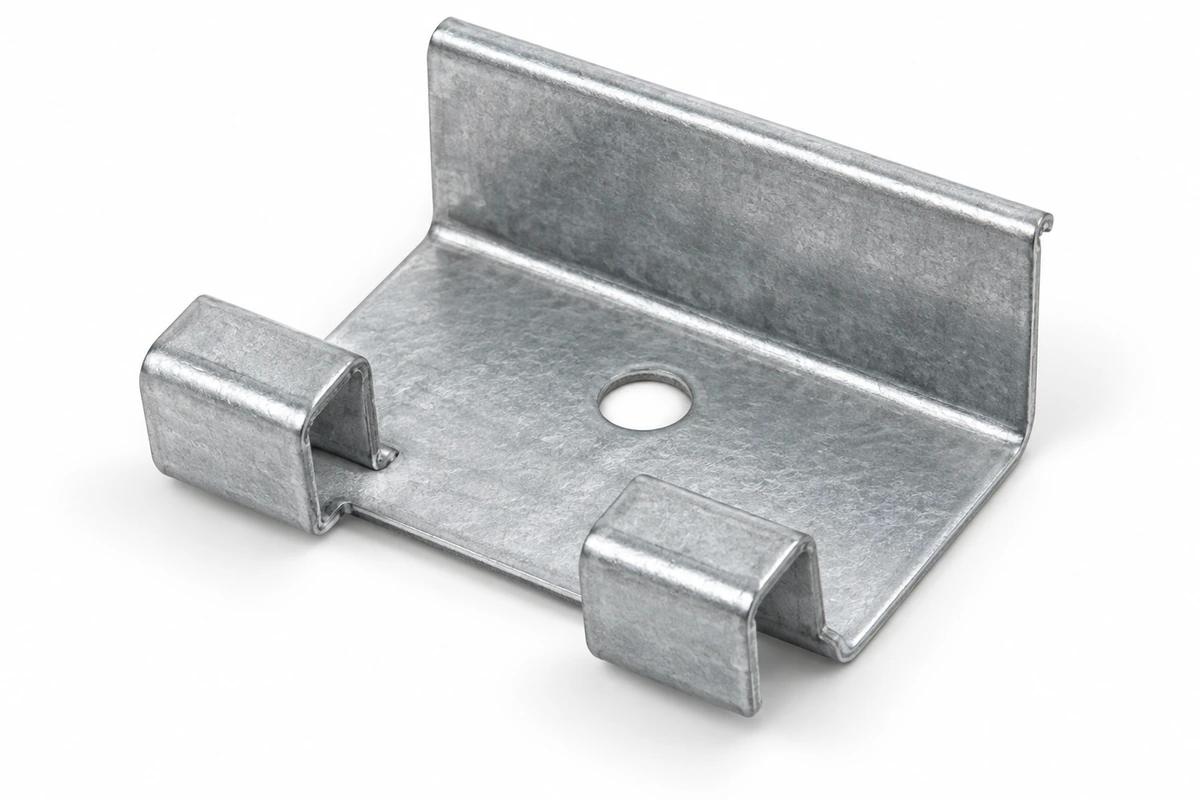

Кляммер стартовый составной

от 21 ₽/шт.

Для вентилируемых фасадов
Подбор по проекту
Материал и толщина — по запросу

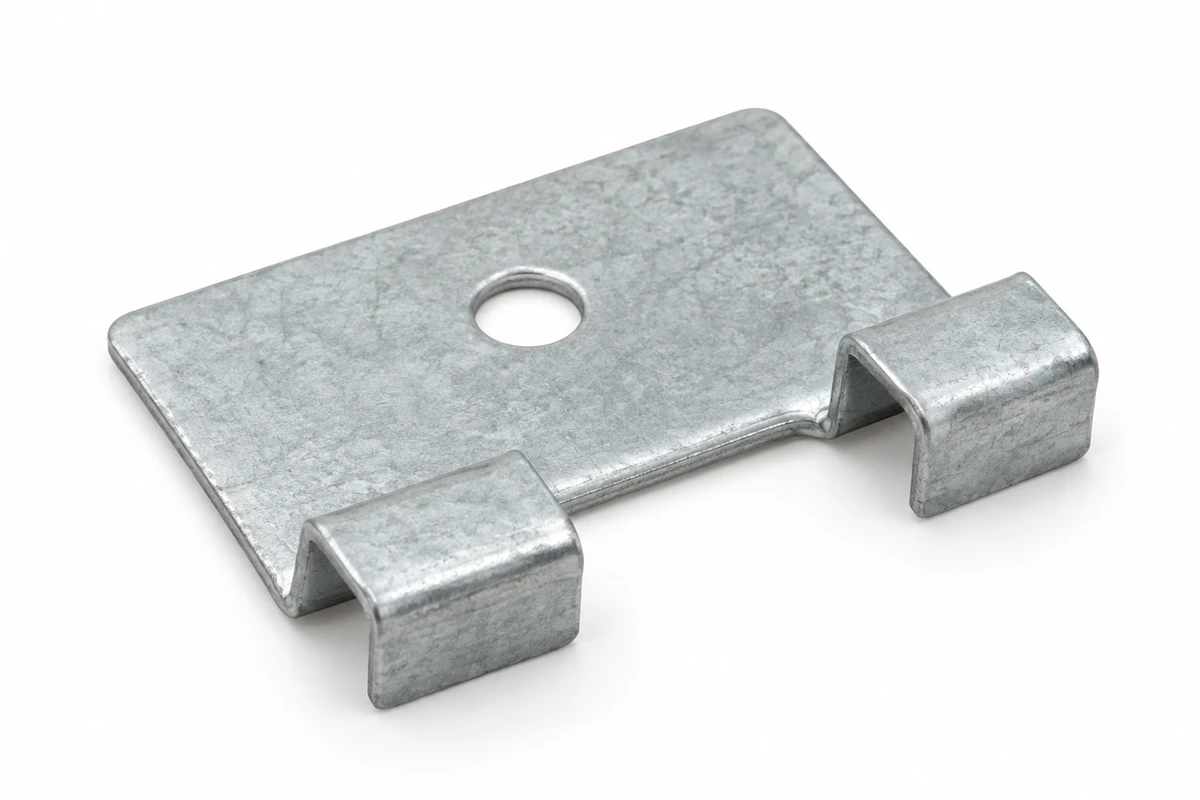

Кляммер СННК Стартовый

от 30 ₽/шт.

Для вентилируемых фасадов
Подбор по проекту
Материал и толщина — по запросу

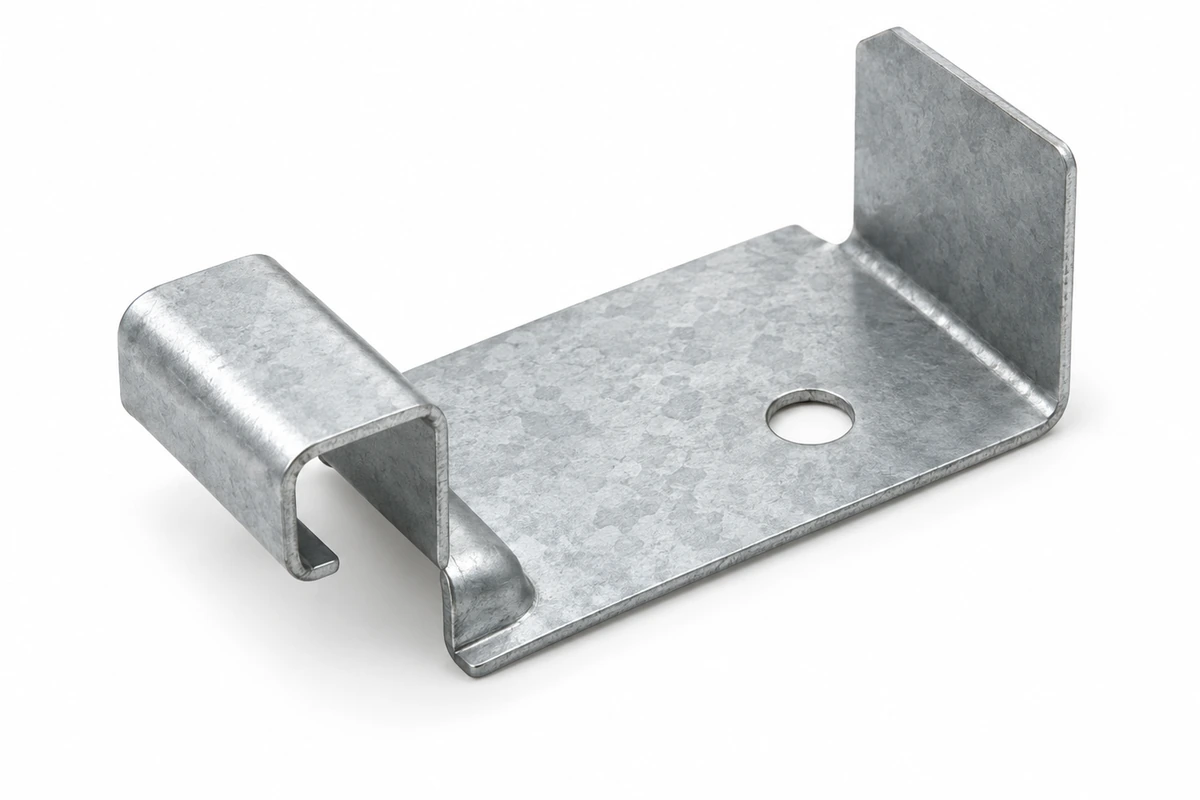

Кляммер СННК Концевой

от 30 ₽/шт.

Для вентилируемых фасадов
Подбор по проекту
Материал и толщина — по запросу

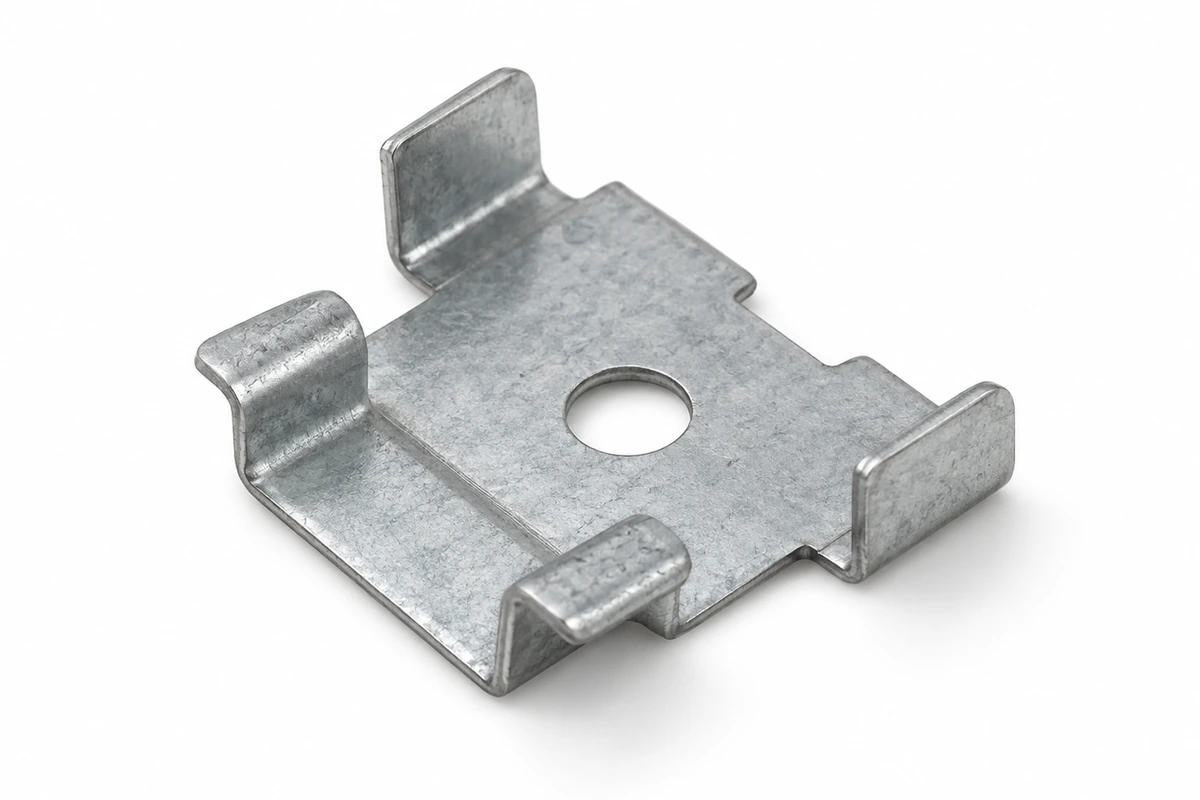

Кляммер рядовой МШ (оцинковка)

от 11 ₽/шт.

Для вентилируемых фасадов
Подбор по проекту
Материал и толщина — по запросу

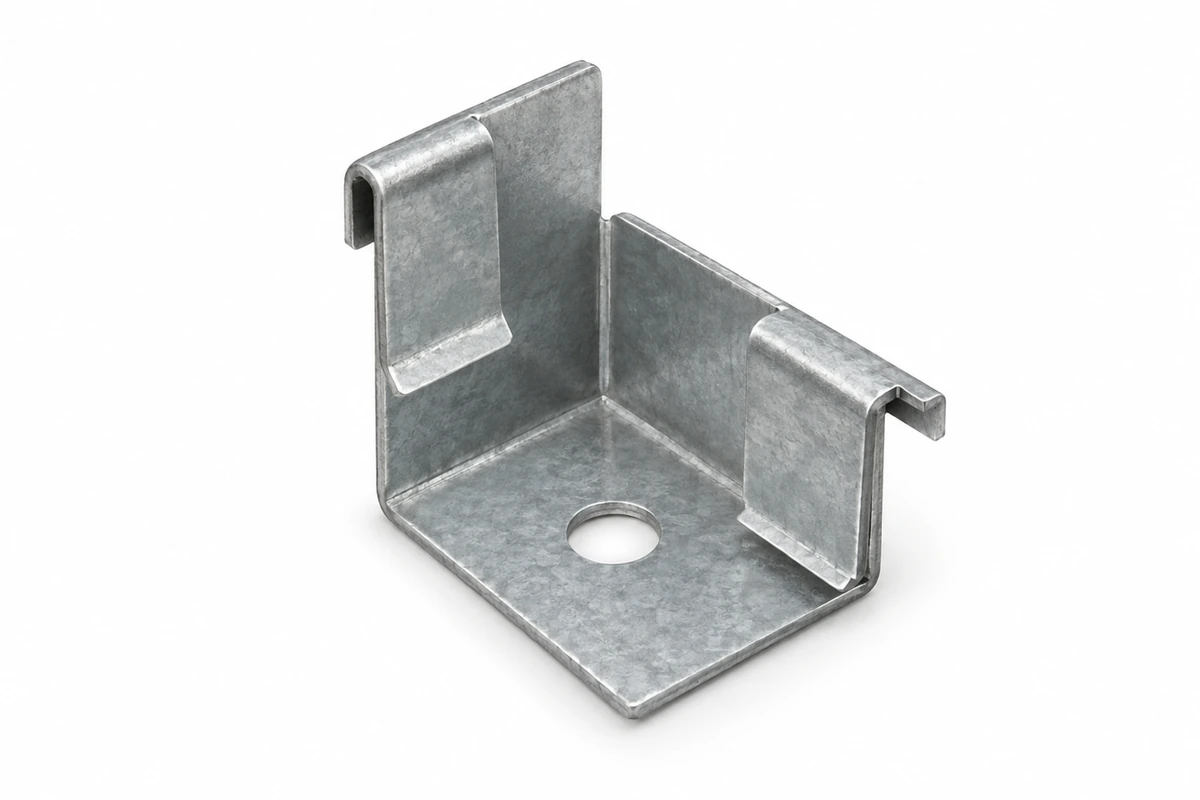

Кляммер угловой (оцинковка)

от 7 ₽/шт.

Для вентилируемых фасадов
Подбор по проекту
Материал и толщина — по запросу

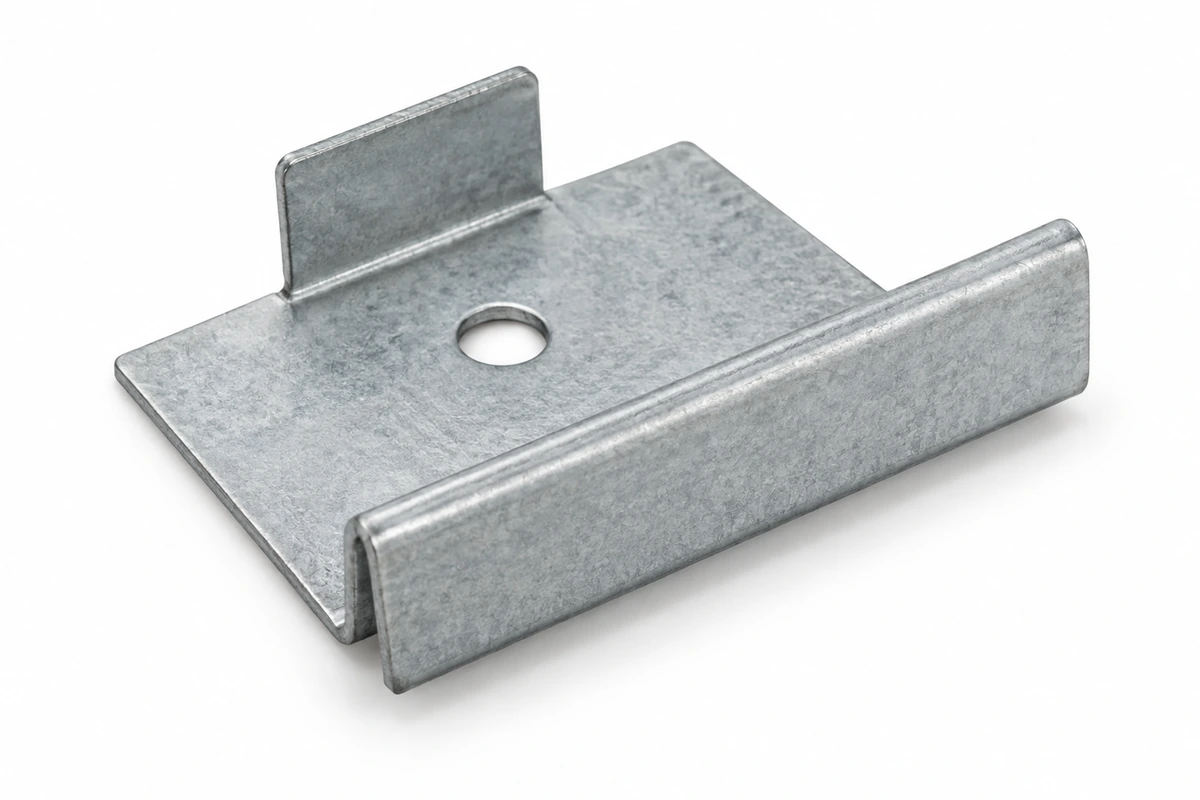

Кляммер стартовый РЖ (оцинковка)

от 9 ₽/шт.

Для вентилируемых фасадов
Подбор по проекту
Материал и толщина — по запросу

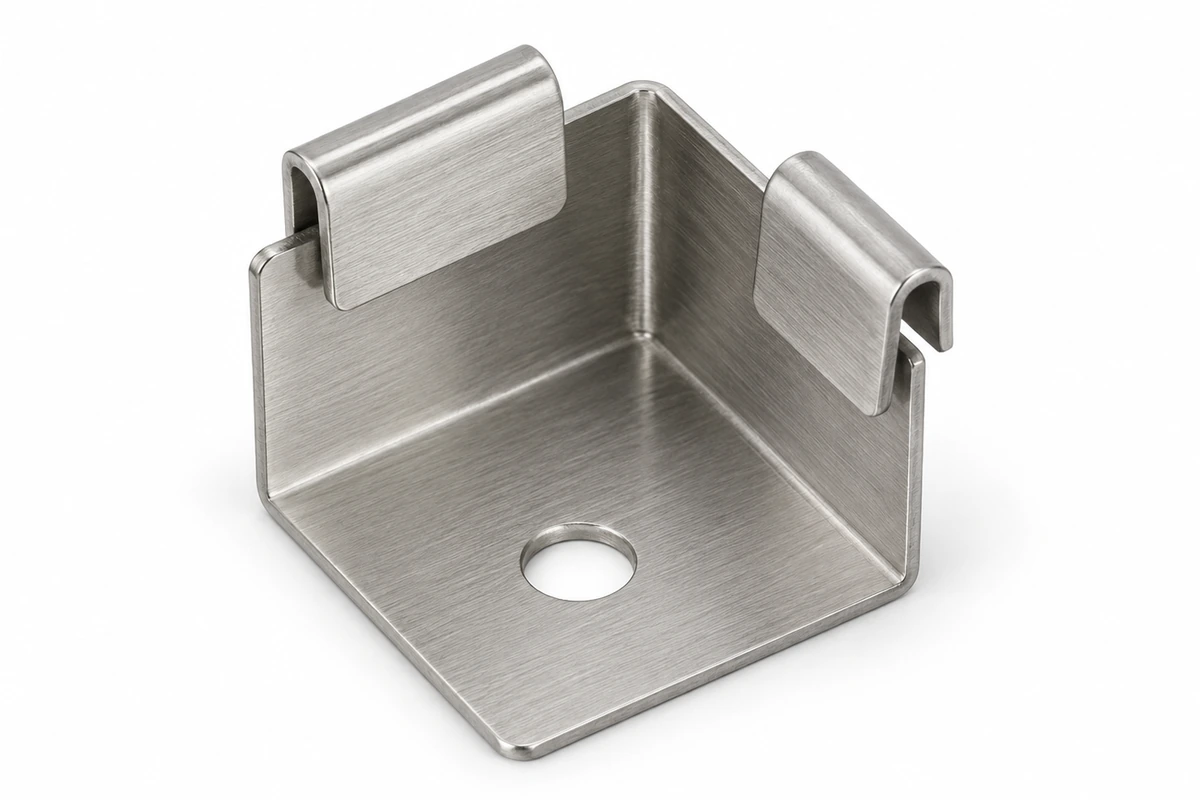

Кляммер угловой (нержавейка)

от 14 ₽/шт.

Для вентилируемых фасадов
Подбор по проекту
Материал и толщина — по запросу

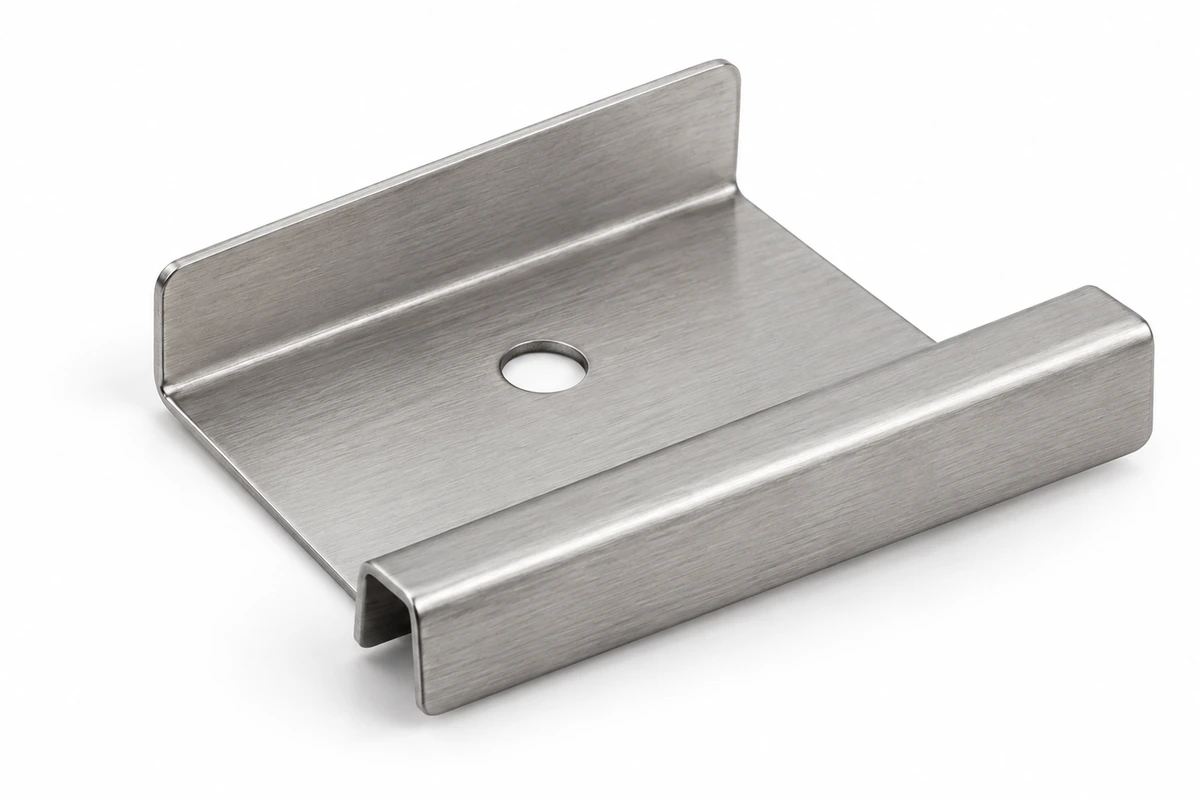

Кляммер стартовый РЖ (нержавейка)

от 21 ₽/шт.

Для вентилируемых фасадов
Подбор по проекту
Материал и толщина — по запросу

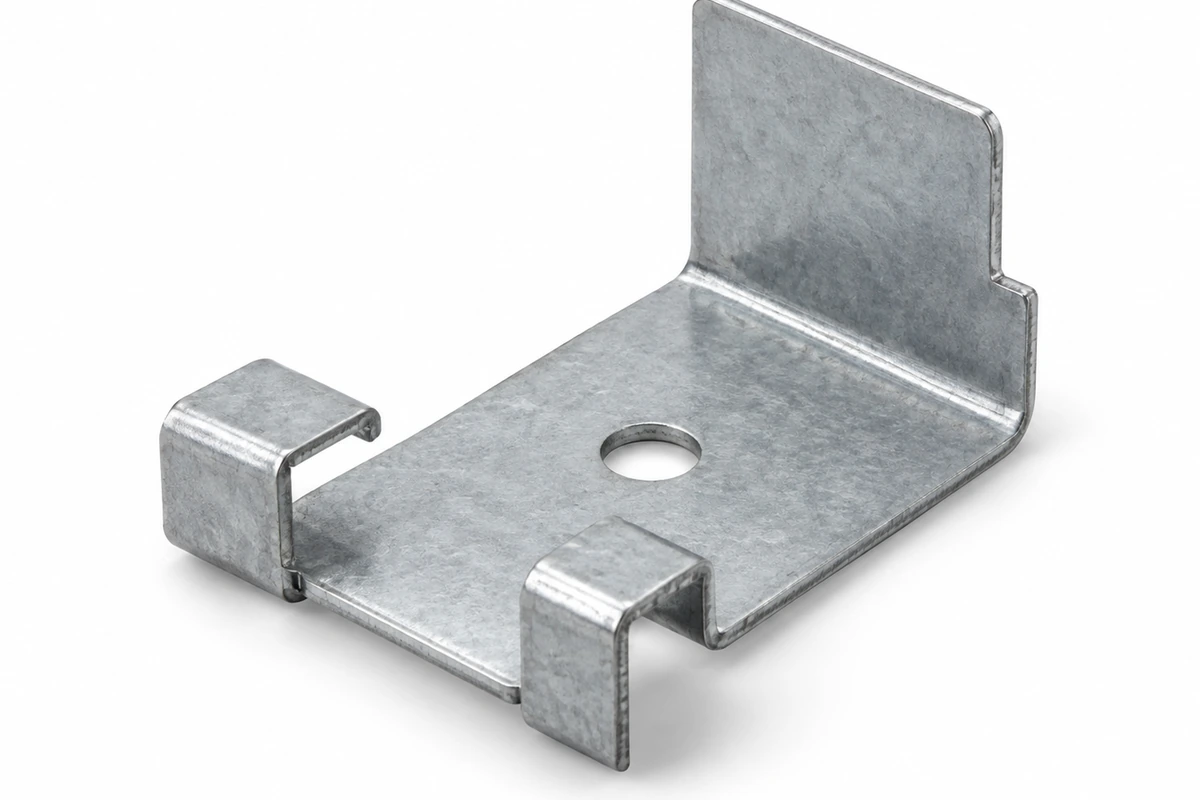

Кляммер концевой составной

от 17 ₽/шт.

Для вентилируемых фасадов
Подбор по проекту
Материал и толщина — по запросу

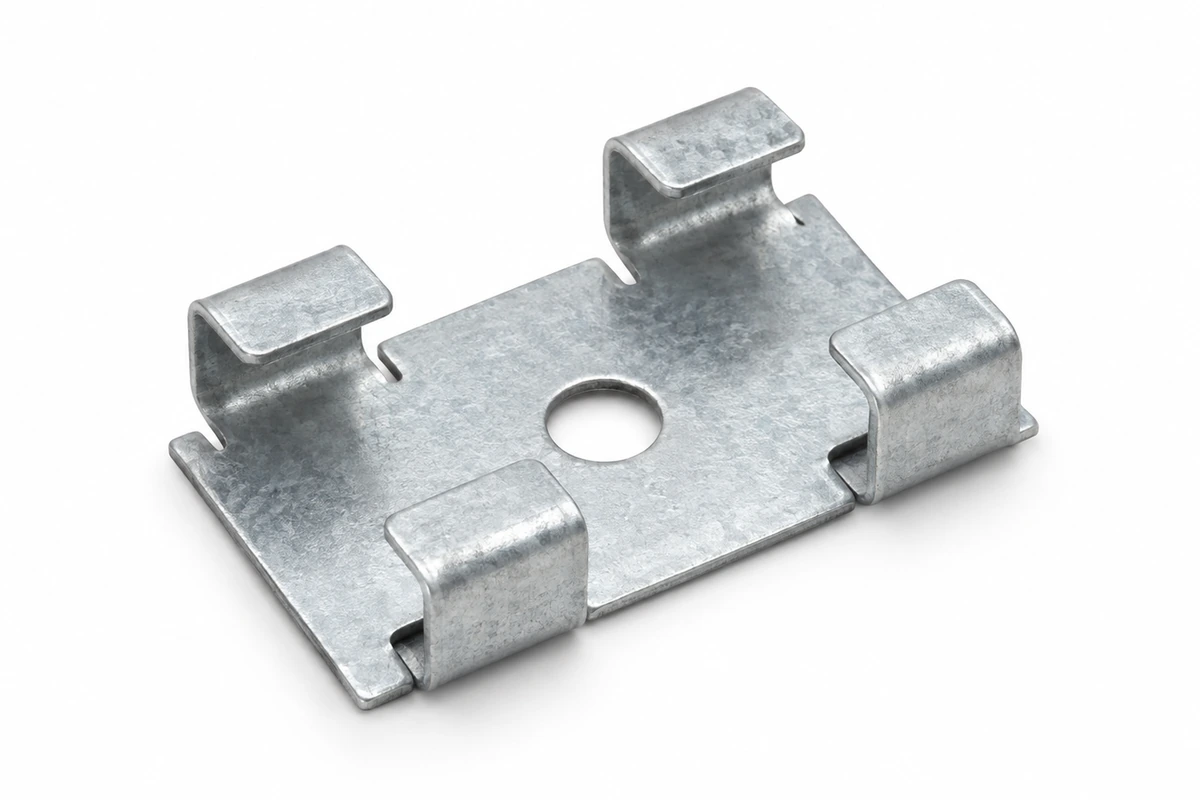

Кляммер рядовый СННК

от 60 ₽/шт.

Для вентилируемых фасадов
Подбор по проекту
Материал и толщина — по запросу

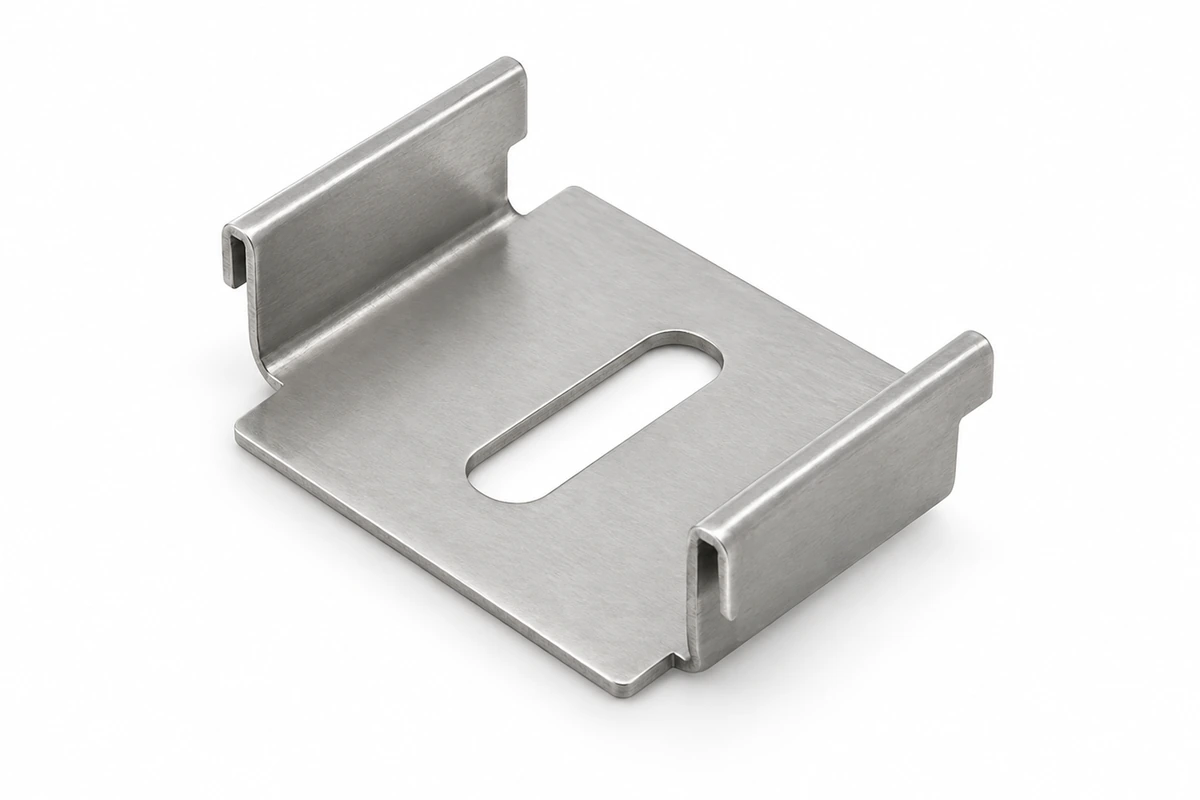

Икля СН

от 5 ₽/шт.

Для вентилируемых фасадов
Подбор по проекту
Материал и толщина — по запросу

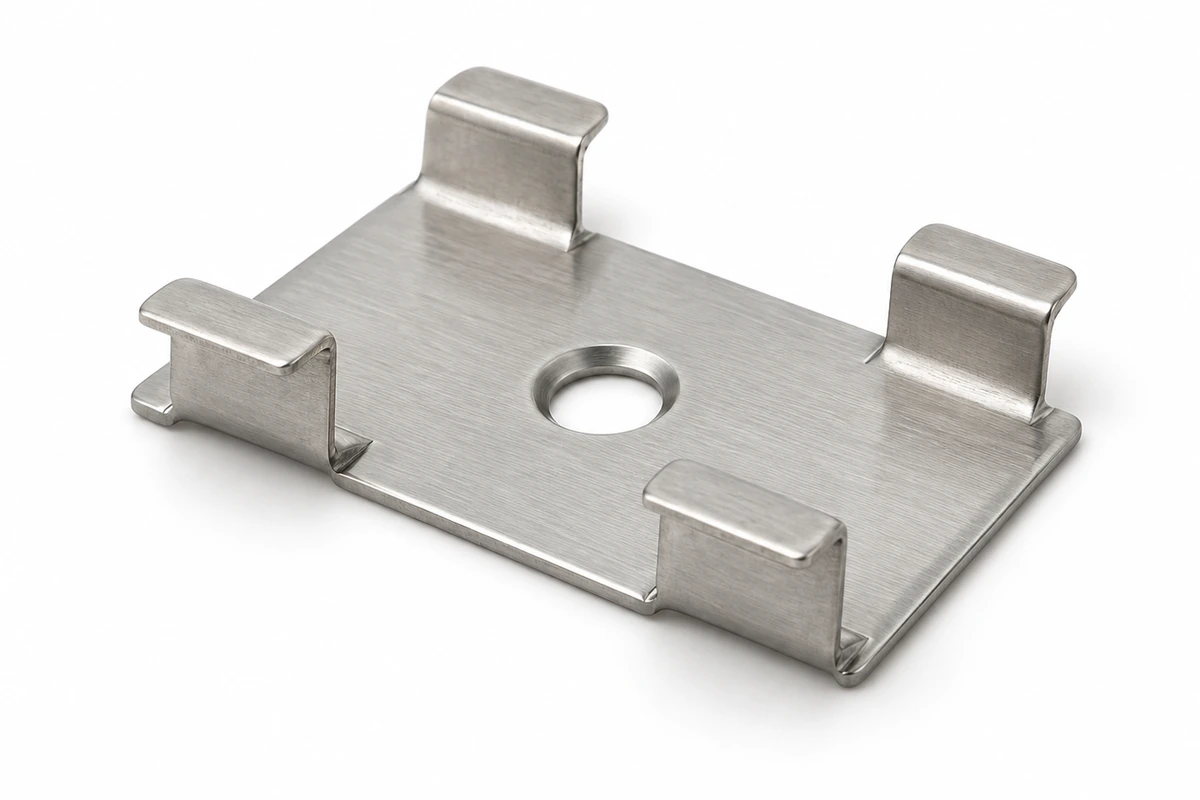

Кляммер рядовой МШ (нержавейка)

от 23,6 ₽/шт.

Для вентилируемых фасадов
Подбор по проекту
Материал и толщина — по запросу

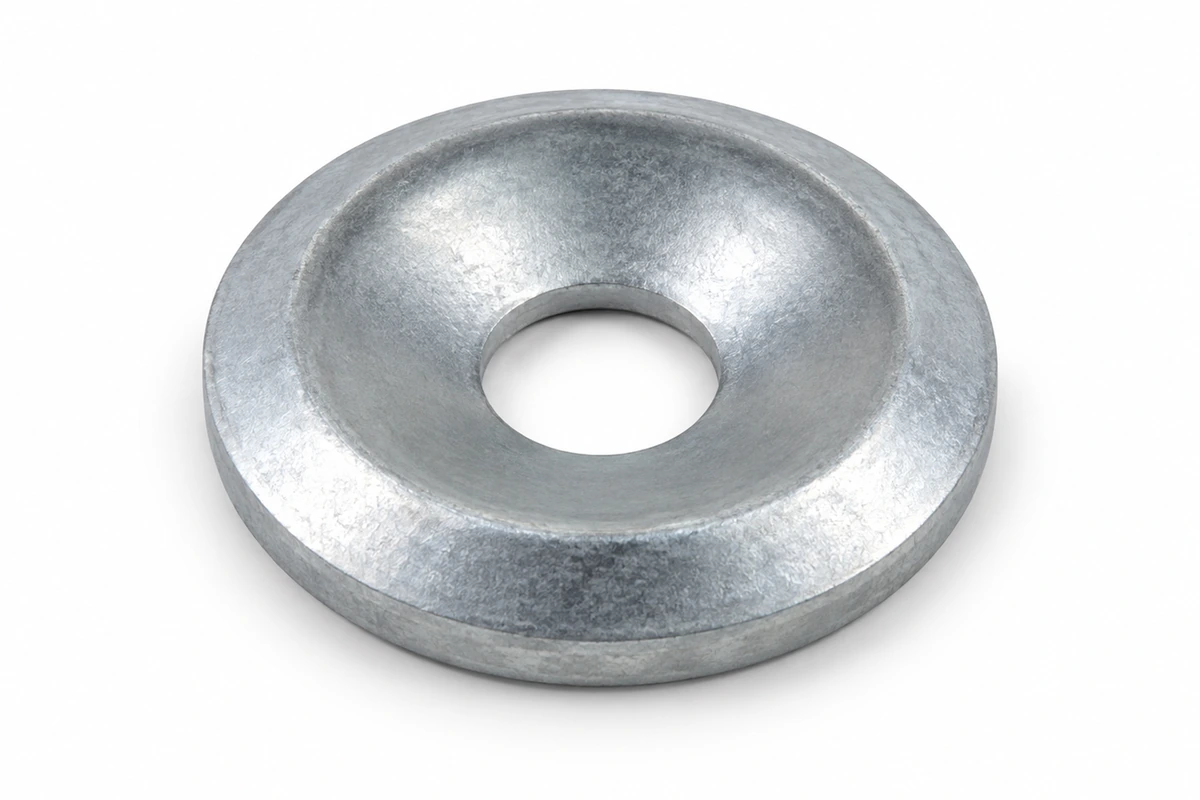

Сферическая шайба для крепления фасадного кронштейна

от 5 ₽/шт.

Для вентилируемых фасадов
Подбор по проекту
Материал и толщина — по запросу

Фасадные кляммеры: назначение и конструкция

Кляммер — это несущий элемент фасадной подсистемы, предназначенный для механической фиксации облицовочных плит, в первую очередь керамогранита, к вертикальной или горизонтальной подсистеме НВФ. Именно через кляммеры нагрузка от облицовки передается на несущие конструкции здания.

Конструктивно кляммер представляет собой металлическую пластину с зажимными элементами («лапками»), сформированными методом холодной штамповки. Геометрия зажимов, толщина металла и качество обработки напрямую влияют на надежность фиксации плит, устойчивость фасада к вибрациям и срок его эксплуатации.

Материалы и подбор толщины металла

В проектах «КРОНОТЭК» преимущественно применяются кляммеры из коррозионностойкой нержавеющей стали. Такой материал стабильно работает в условиях перепадов температур, повышенной влажности и агрессивной городской среды.

Толщина металла подбирается на основании инженерного расчета, а не по шаблону. На практике чаще всего используются кляммеры толщиной 1,0 мм и 1,2 мм. Выбор зависит от массы облицовочной плиты, формата керамогранита, ветровых нагрузок, этажности здания и шага фасадной подсистемы.

В отдельных случаях, при соответствующем проектном обосновании, возможно применение кляммеров из оцинкованной стали. Такие решения всегда привязываются к условиям эксплуатации и требованиям конкретного объекта.

Типы кляммеров и схема крепления плит

При монтаже керамогранитных фасадов используются различные типы кляммеров, каждый из которых выполняет строго определенную функцию в системе НВФ.

Стартовые и завершающие кляммеры — оснащаются двумя зажимными лапками и применяются для фиксации крайних зон облицовки: нижнего и верхнего ряда, а также боковых участков фасада. Они задают геометрию облицовочного поля и воспринимают основную нагрузку от плит.
Рядовые кляммеры — имеют четыре зажима и являются основным рабочим элементом системы. Один рядовой кляммер удерживает углы четырех соседних плит, обеспечивая равномерное распределение нагрузки и устойчивость облицовки.

Корректное сочетание стартовых и рядовых элементов является обязательным условием надежной работы фасада и сохранения проектных межплиточных зазоров.

Открытое и скрытое крепление: внешний вид и практика

В зависимости от архитектурных требований и бюджета объекта применяются как скрытые, так и открытые системы крепления. Распространенное мнение о том, что открытые кляммеры портят внешний вид фасада, на практике не подтверждается при грамотном инженерном подходе.

Кляммеры могут окрашиваться полиэфирной порошковой краской в любой цвет по шкале RAL. Это позволяет визуально сделать крепеж практически незаметным на фоне облицовки, а также дополнительно защитить металл от внешнего воздействия.

При корректном подборе цвета и соблюдении технологии монтажа открытое крепление сохраняет аккуратный внешний вид фасада на протяжении всего срока эксплуатации.
