Фасад из ламелей

Монтаж вентилируемых фасадов из ламелей в Москве и области. Прайс 2021 "под ключ": без утеплителя – 9215 руб/м2, утепление 50мм – 9500, 100мм – 9610. Допуск СРО; гарантия – 5 лет. Работаем с 2011 года.


Выезд на объект инженера и расчёт сметы – бесплатно. Звоните!

Перейти к ценам

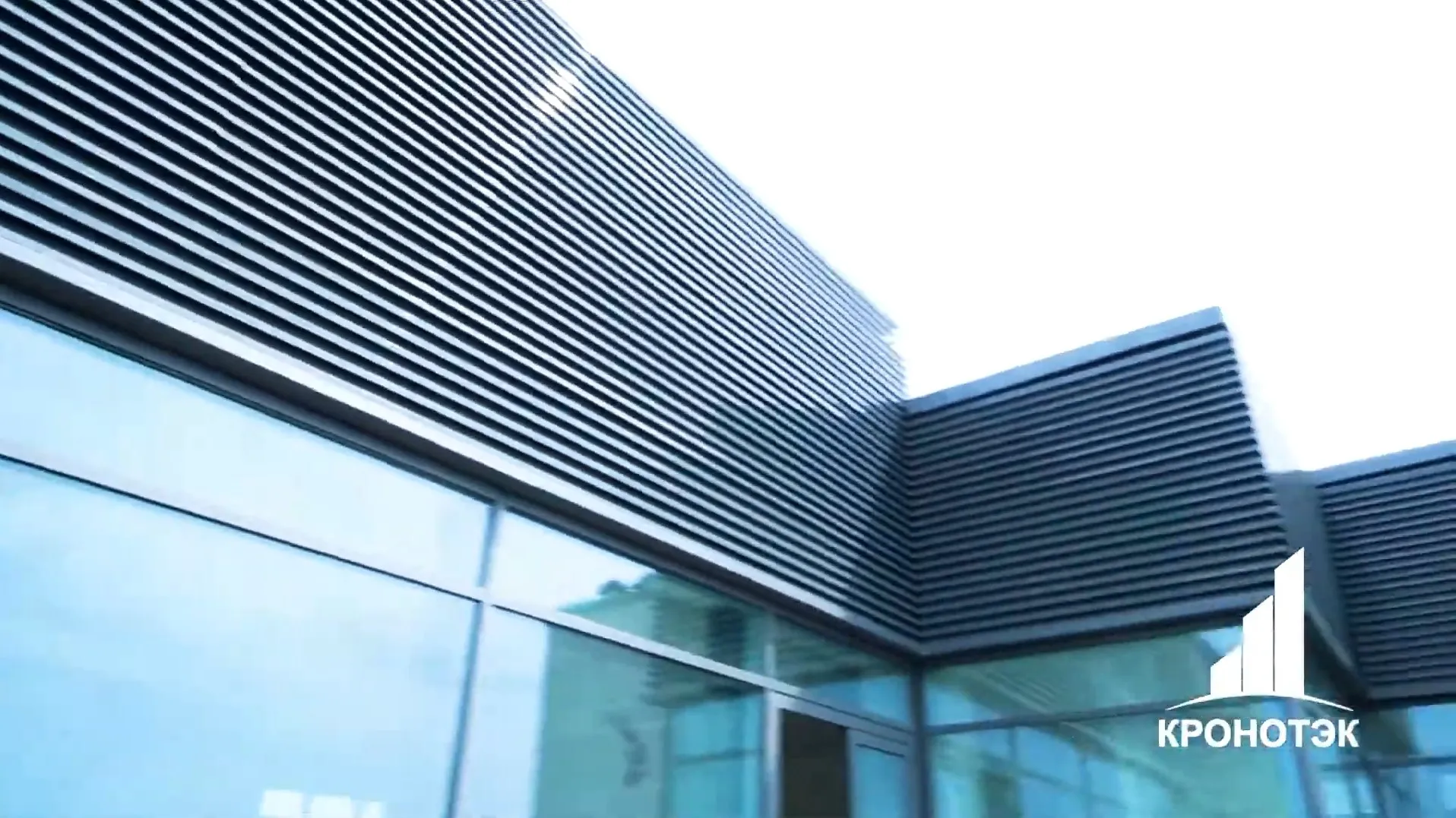

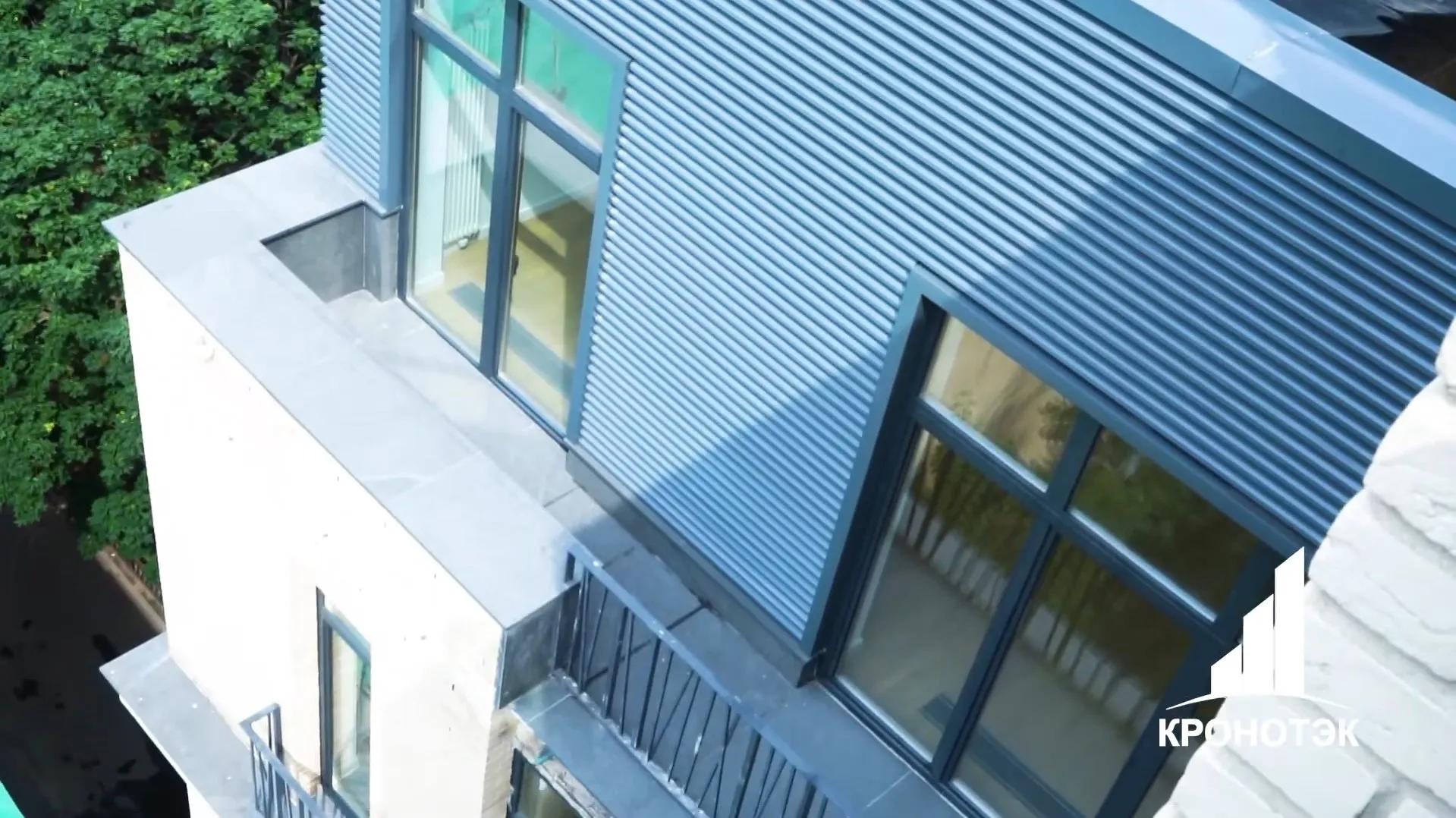

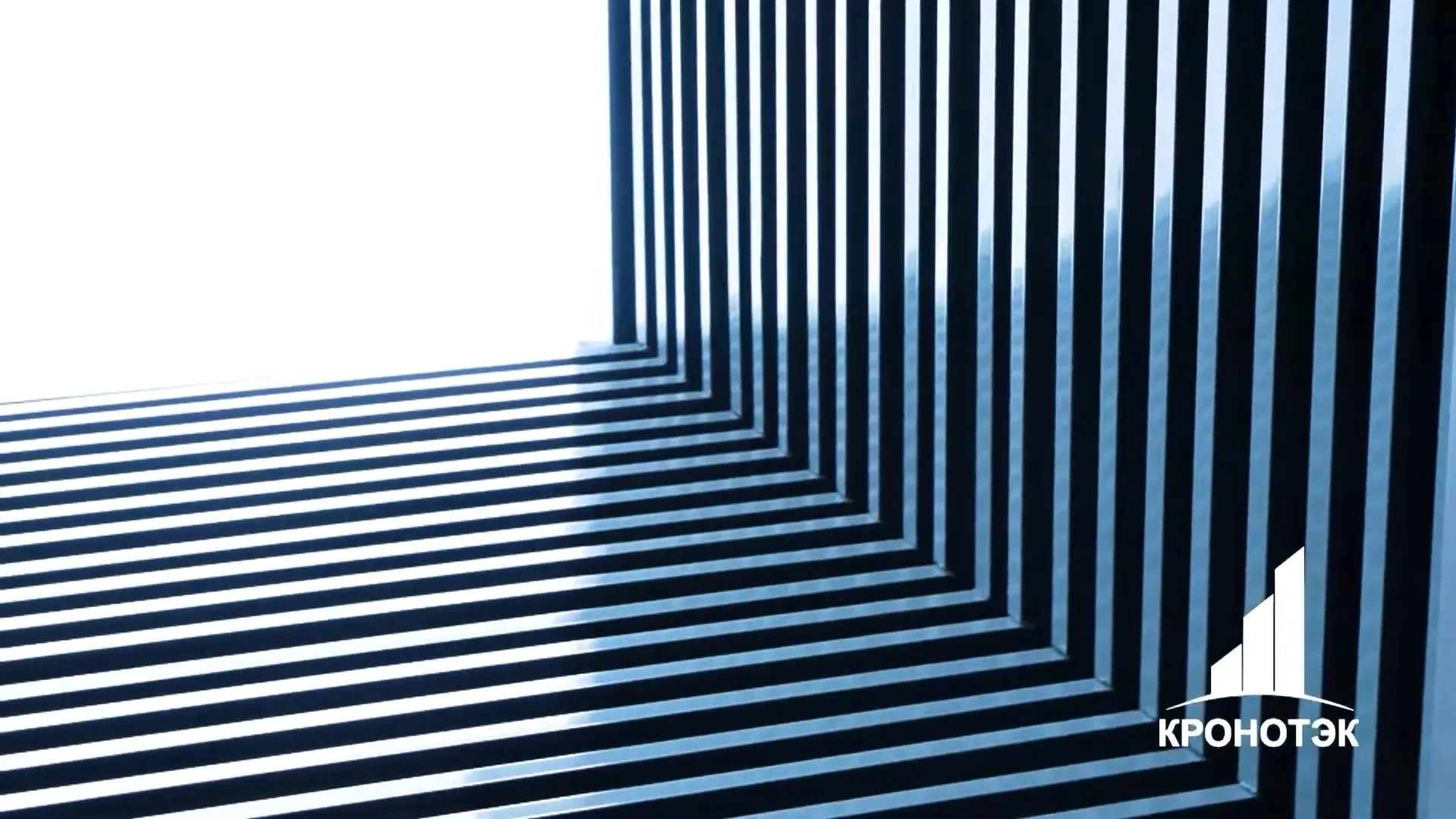

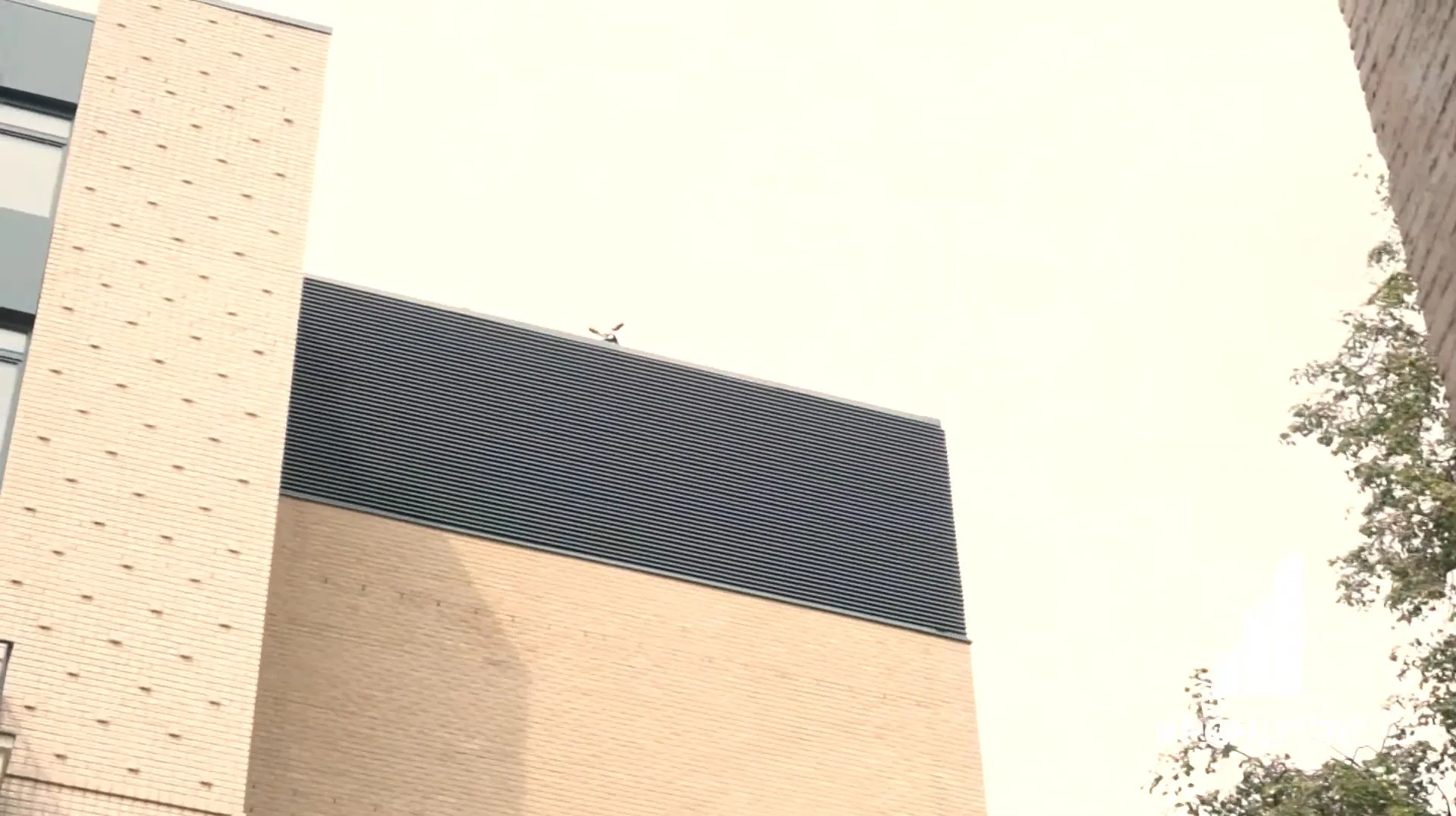

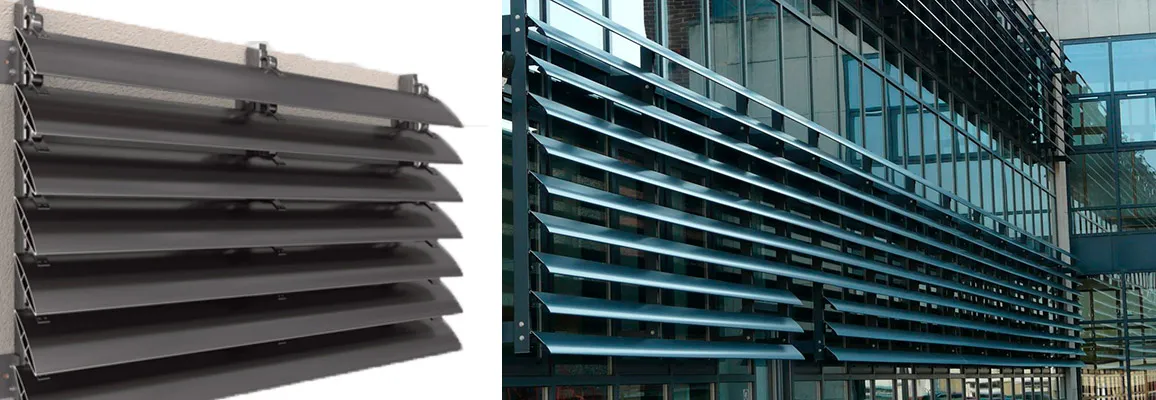

Панели реечного типа или ламели применяются при обустройстве вентилируемого фасада для жилых, офисных, промышленных и производственных зданий. Они отлично комбинируются с фасадными жалюзи. Для обустройства реечного фасада могут применяться оцинкованные рейки с повышенной устойчивостью к воздействию влаги, линеарные панели, алюминиевые солнцезащитные ламели.

Преимущества использования ламелей для облицовки фасада:

  • Защита от осадков и ветра
  • Гибкий материал хорошо поддается обработке и изготовления гибких архитектурных форм.
  • Эстетическая привлекательность за счёт подбора цвета из палитры RAL.
  • Долговечность.
  • Быстрый монтаж и лёгкая замена элементов.
  • Минимальный вес.
  • Пожаробезопасность.

Фасадные ламели позволяют облегчить облицовку внешних и наружных углов здания, а также любых других сложных архитектурных элементов. Использование технологии вентилируемого фасада удобно и в случаях, когда необходимо закрыть от посторонних глаз оборудование, установленное на внешней стене здания, например, это может быть наружный блок кондиционера.


Технология монтажа ламелей

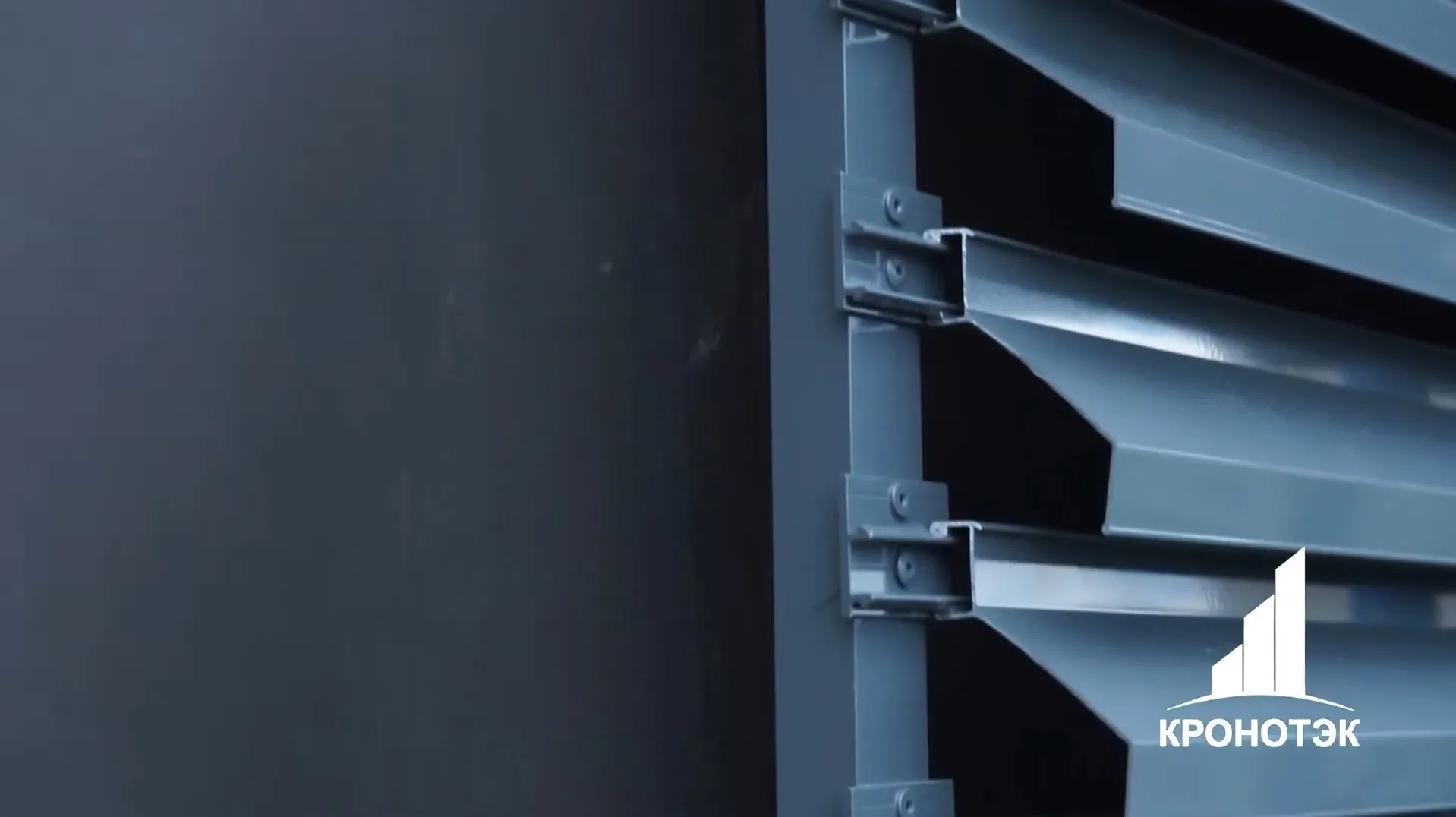

Фасадные ламели устанавливаются на направляющие. Это позволяет при необходимости легко заменить отдельные элементы облицовки, не разбирая весь фасад. Ламели не требуют специального крепежа, они фиксируются путем защелкивания. Это позволяет в разы увеличить скорость выполнения монтажных работ.

Для крепления ламели к фасаду могут использоваться следующие виды кронштейнов:

  • стартовый – необходим для закрытия торцов;
  • симметричный – соединяет секции ламелей в общую линию;
  • асимметричный – необходим для отделки углов (внешних и внутренних).

Кронштейны для фиксации ламелей можно устанавливать не только на стену или металлический каркас. Возможен монтаж поверх или внутрь проемов. Часто используются обрамляющие рамки. При облицовке по технологии вентилируемого фасада используются выносные кронштейны.

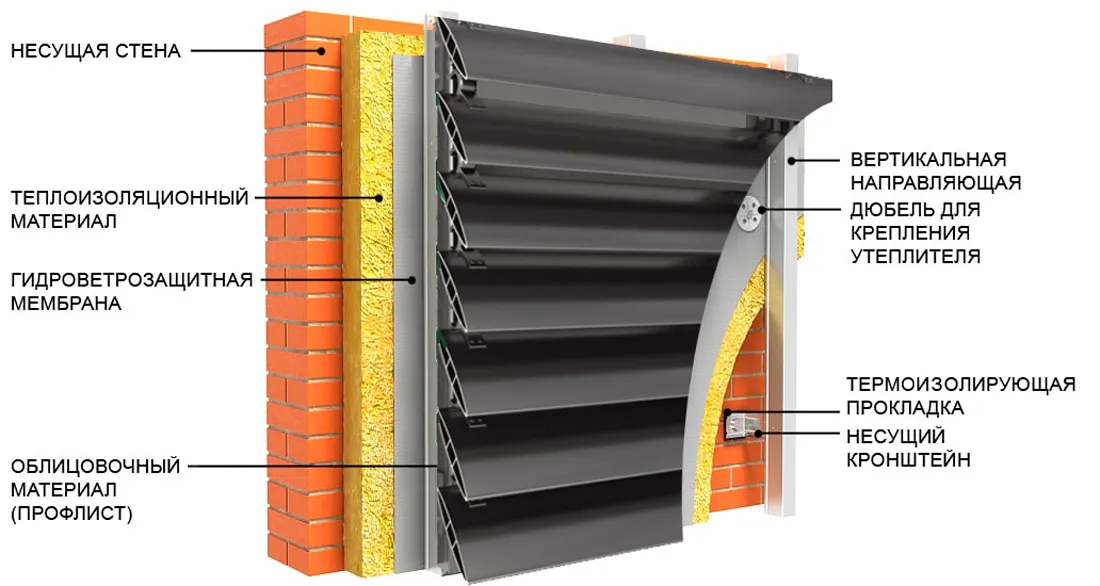

Установка вентилируемого фасада из ламелей выполняется в несколько этапов.

Этапы монтажа

  1. Монтаж несущих и опорных кронштейнов;
  2. Устройство утеплителя;
  3. Крепление защитной мембраны;
  4. Монтаж удлинителей и системы профилей;
  5. Крепление металлокассет, установка парапетной крышки.​

Рассмотрим устройство вентфасада на примере реального объекта из нашего портфолио по адресу: г. Москва, Электрический пер., д. 10

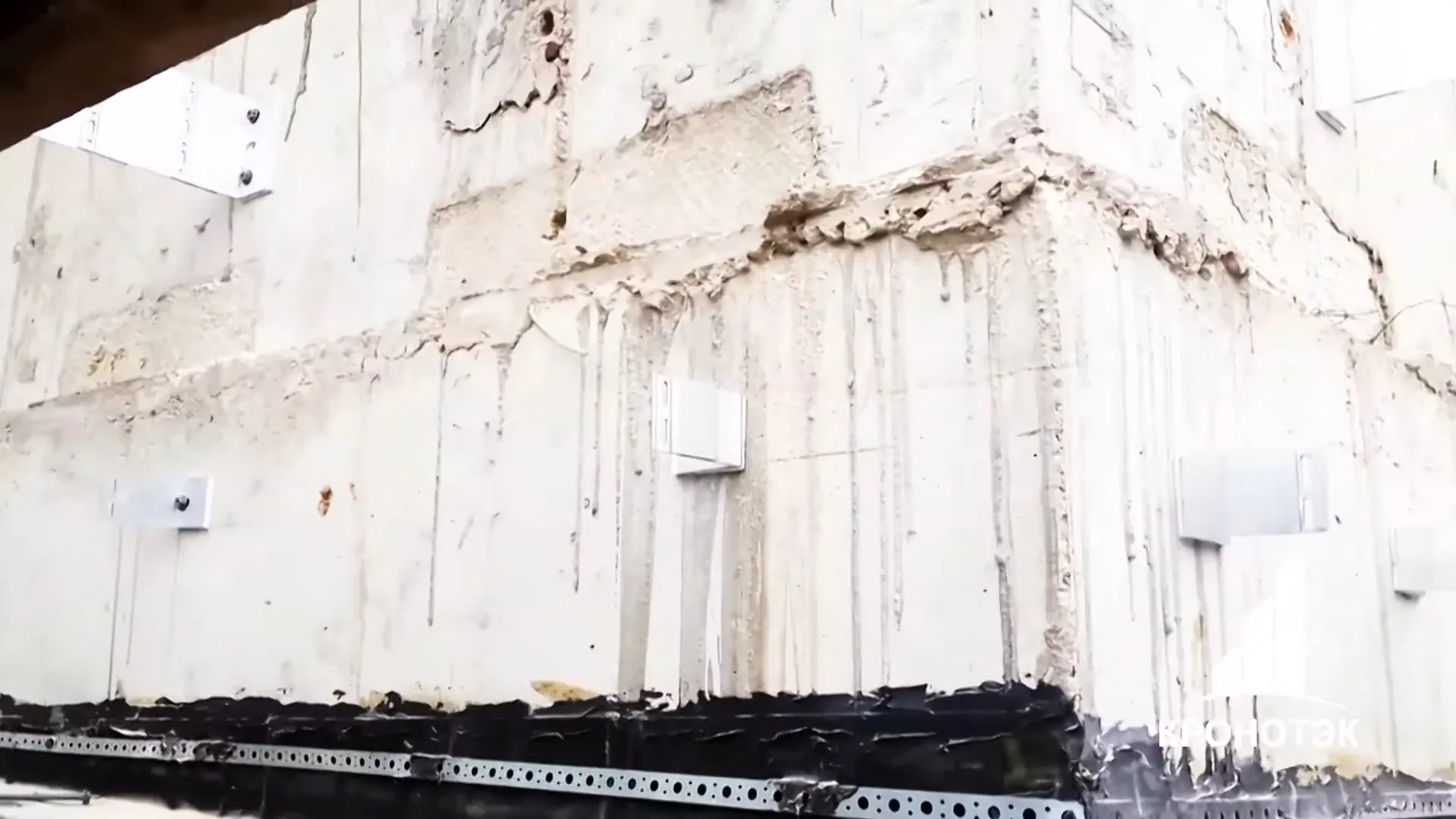

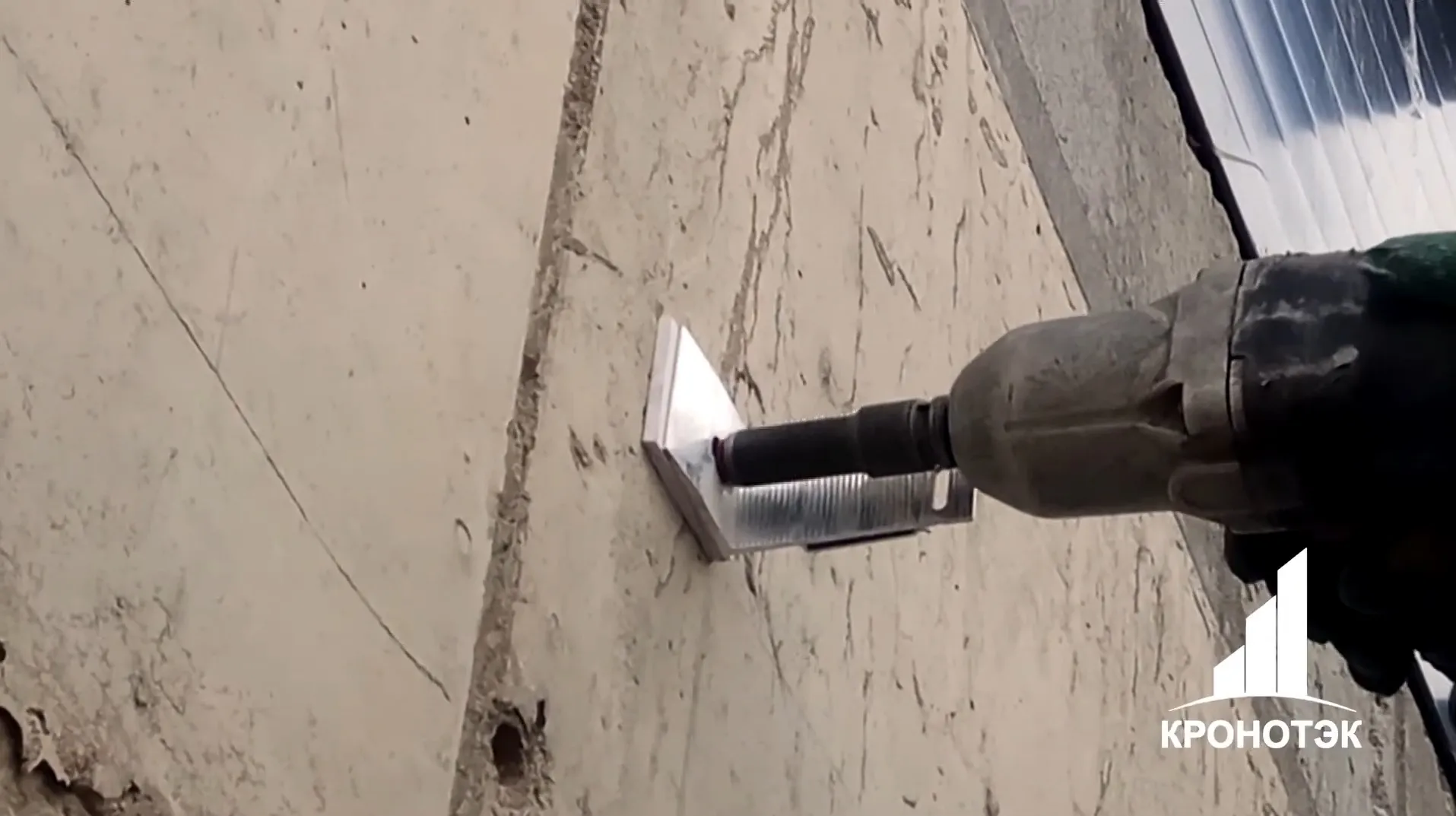

1 этап. Установка кронштейнов

Разметка и подготовка поверхности. Устраняются крупные трещины и другие дефекты фасада. Сверление отверстий и установка кронштейнов. Расстояние между несущими элементами подбирается в зависимости от длины выбранных ламелей. Обязательно использование термоизолирующих прокладок.

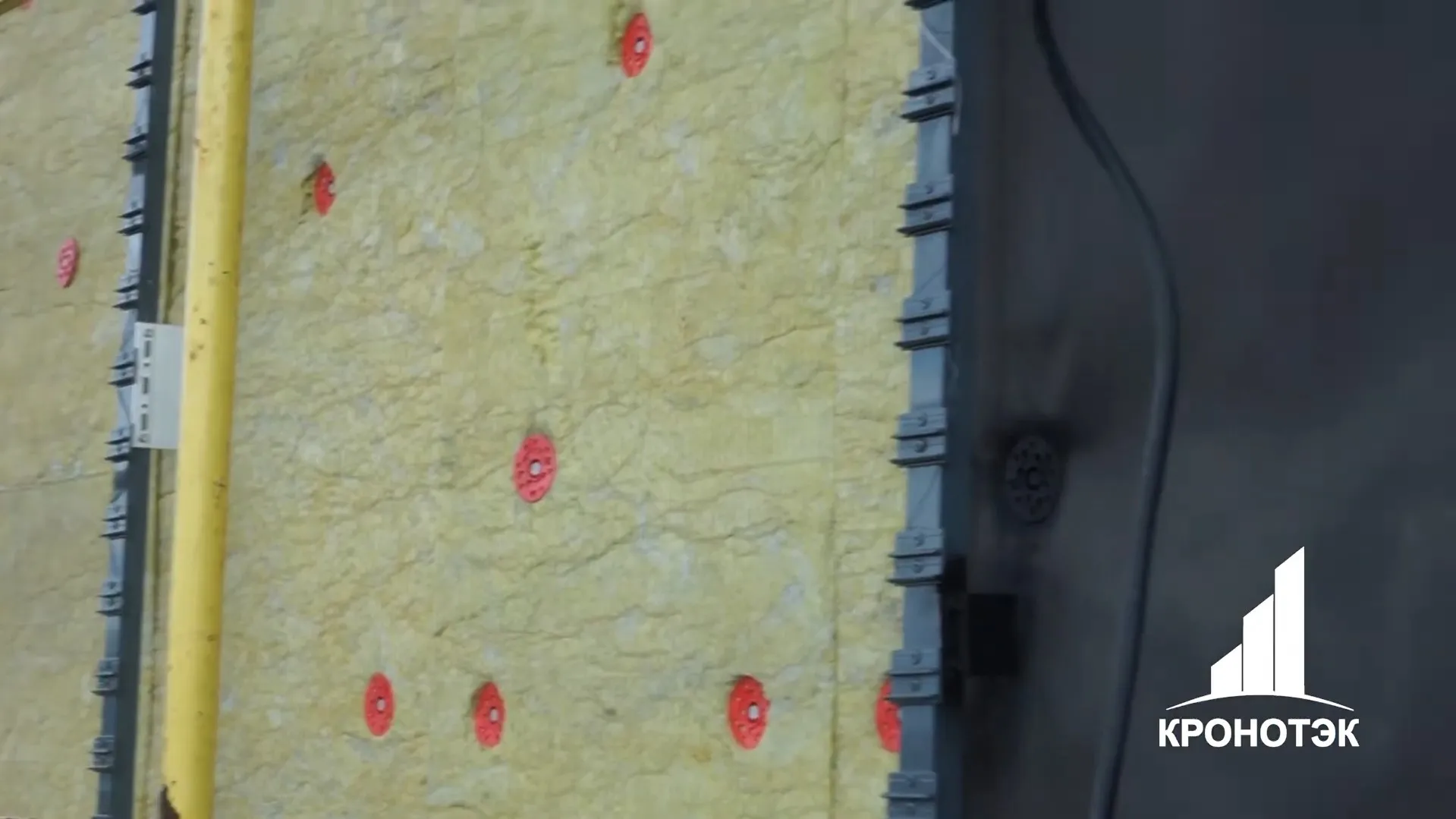

2 этап. Монтаж утеплителя

Для утепления используются плиты каменной ваты, которые крепятся при помощи 5 тарельчатых дюбелей. Утеплитель можно укладывать в один или два слоя, в зависимости от теплоизоляционного расчёта. Устройство происходит снизу наверх.

Расстояние между плитами – до 2 мм, нельзя допускать замятия или образования щелей, шириной более 3-5 мм. Пустоты заполняется кусочками минеральной ваты.

При утеплении в два слоя плиты кладутся внахлест.

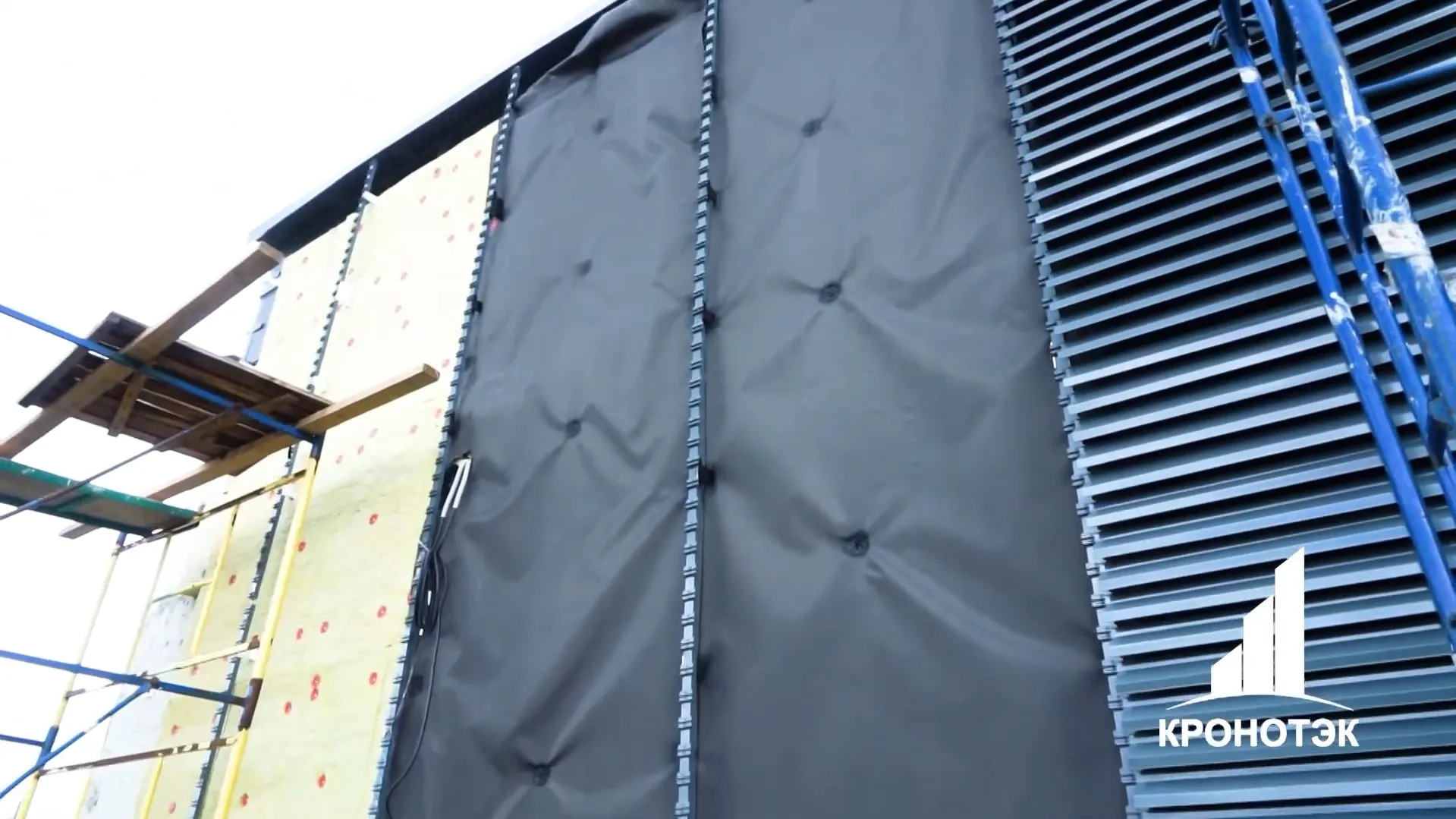

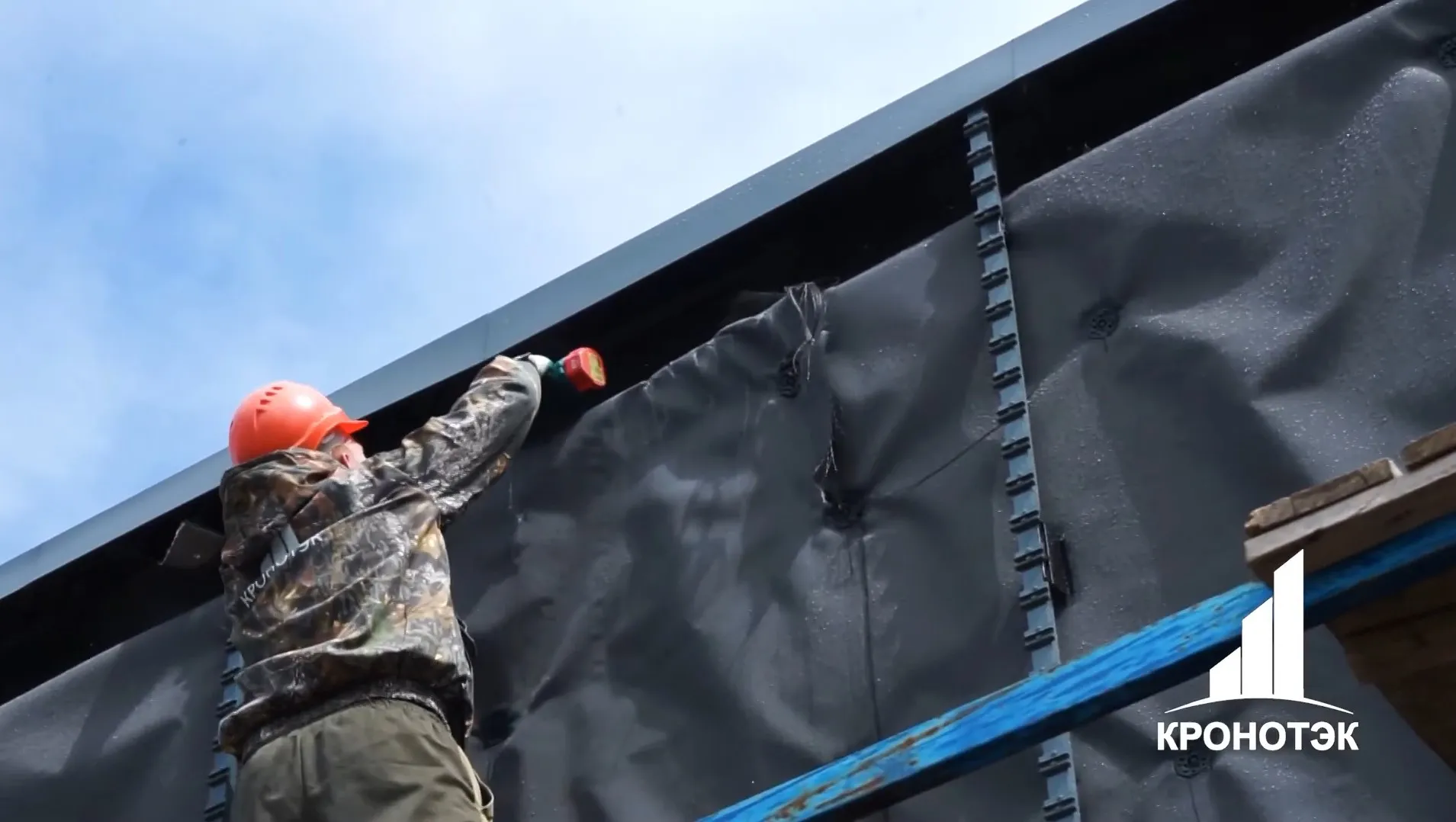

3 этап. Монтаж ветрозащитной мембраны

Поверх плит утеплителя укладывается защитная мембрана, которая не даёт влаге проникнуть в утеплитель. Укладка происходит с перехлестом минимум 150 мм. Далее фиксируем тарельчатыми дюбелями. Отступ от края плиты не менее 70 мм.


4 этап. Монтаж подсистемы

Подсистему из профилей можно располагать как вертикально, так и горизонтально. Направляющие вставляются в пазы на несущих кронштейнах.

Виды подсистем:

  • оцинкованные (от 400 руб/м2);
  • нержавеющей стали (от 600 руб/м2);
  • алюминиевые (от 800 руб/м2).
  • Установка удлинителей кронштейнов

    Фиксируются они с помощью заклепок или саморезов по металлу. Т-образные профили крепятся 2 заклепками, а П-образные 4.

    Установить удлинители на каждый кронштейн.

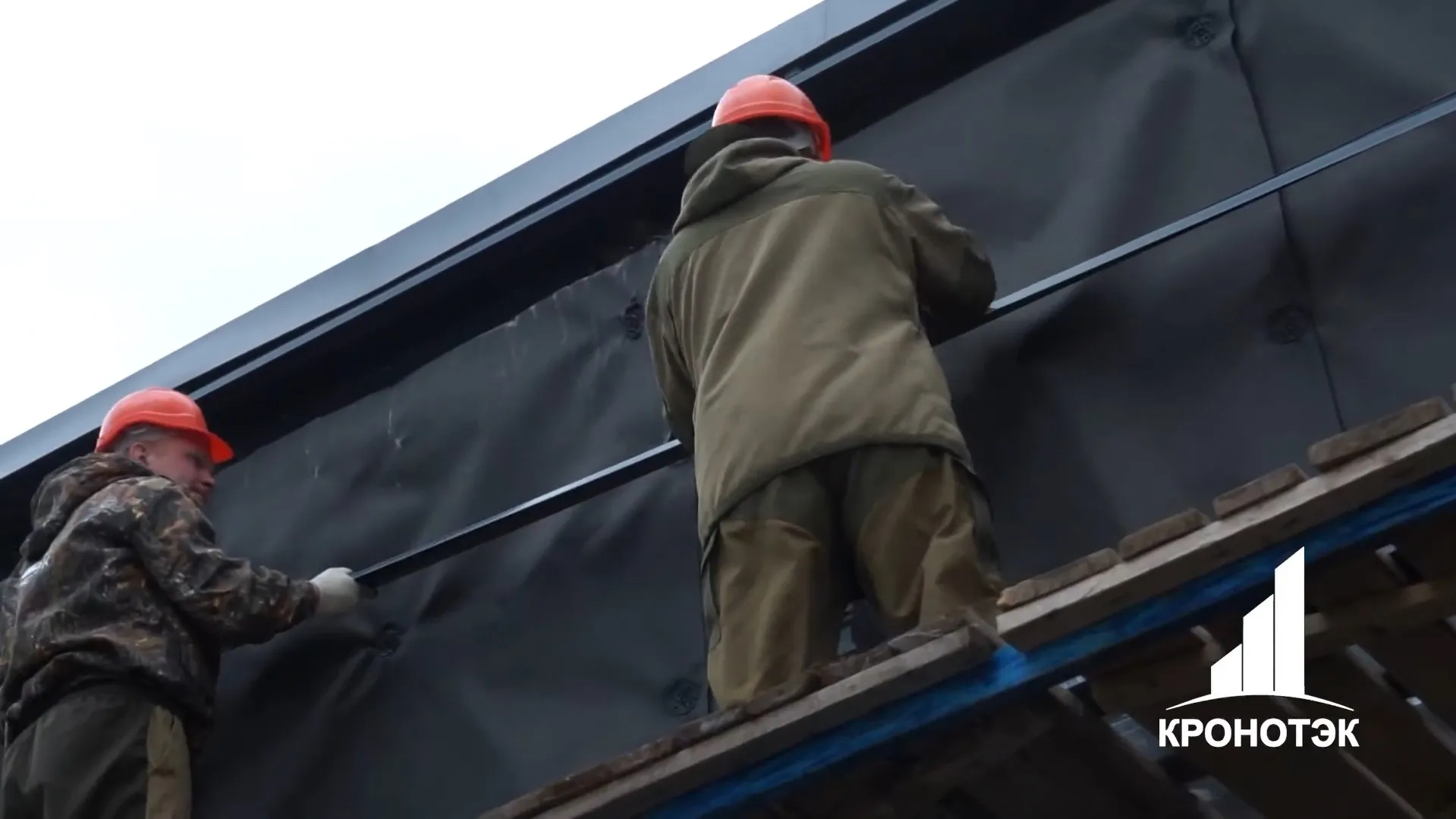

    Установка вертикальных направляющих Т-профилей

    Установка вертикальных направляющих происходит при помощи заклёпок к удлинителям.

    В местах стыков реек необходимо предусмотреть небольшой зазор 6 мм. Он нужен для температурных компенсаций, что поможет избежать деформации конструкции. При необходимости эти зазоры закрываются декоративными накладками.

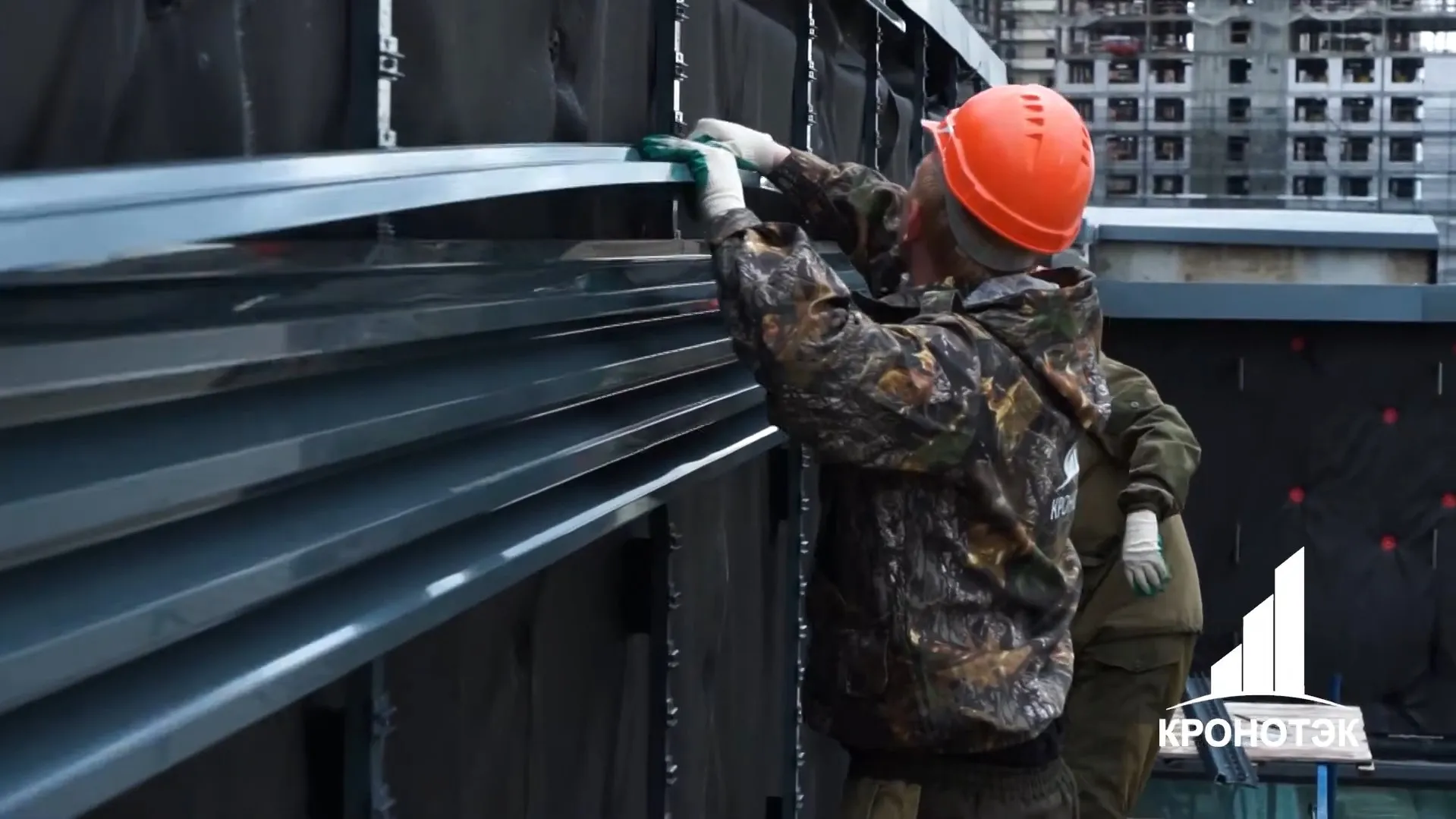

    5 этап. Облицовка

    Для фиксации ламелей используются защелки или невидимые с наружной части отделки крепления.

    Важно знать!

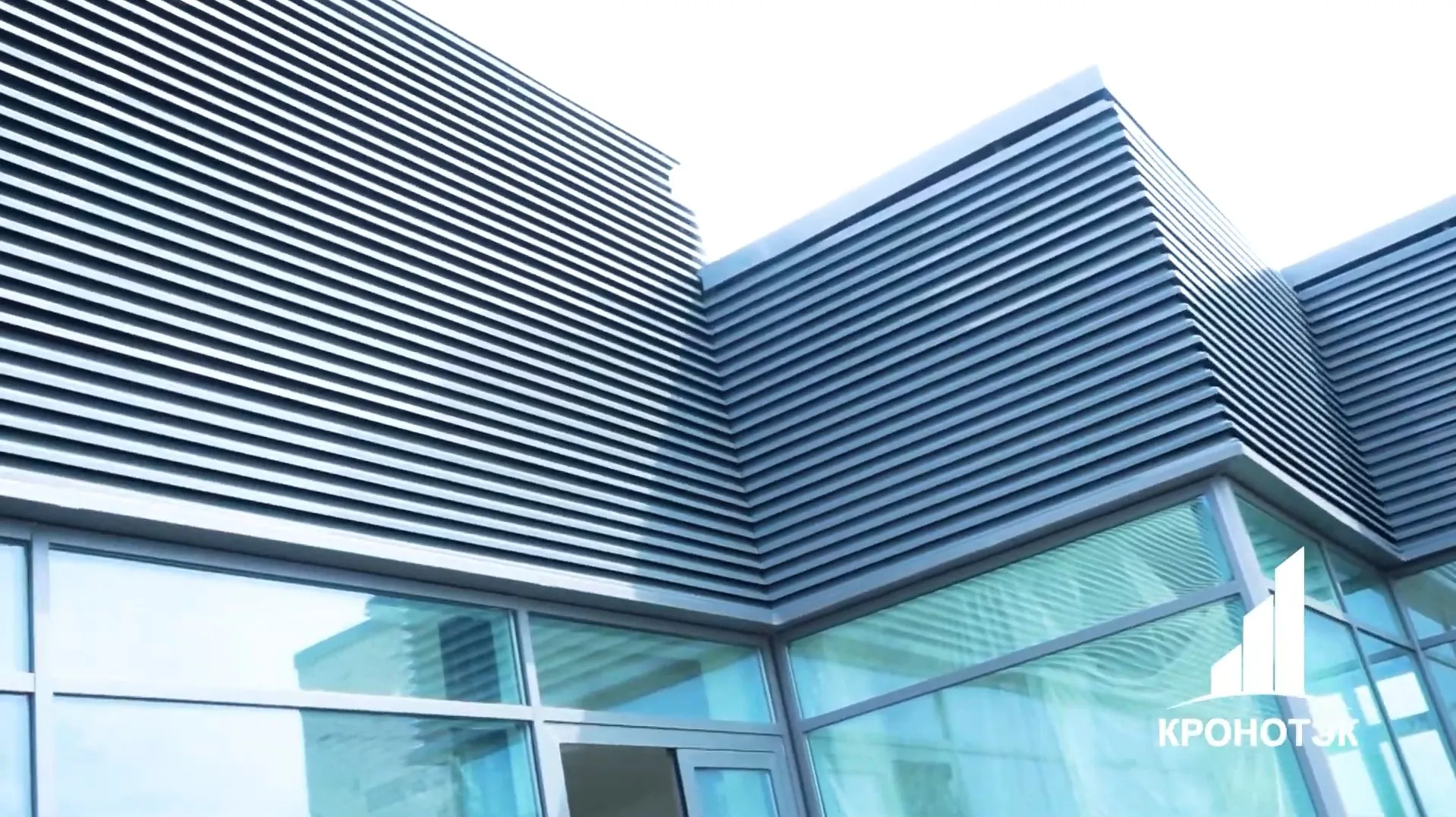

    Ламели могут устанавливаться как вертикально, так и горизонтально. Второй вариант считается классическим, поэтому он используется намного чаще.



    Наши работы


    Облицовка здания на примере НВФ "Ховринская"

    Наша компания выполнила устройство НВФ насосной станции «Ховринская» общей площадью 2 200 м2.


    Керамогранитный фасад ТЦ «Тихорецкий»

    Площадь фасада – 855 м2

    Срок выполнения работ 60 календарных дней


    Вентфасад школы «Интеграция XXI век»

    Площадь фасада – 700 м2

    Срок выполнения работ 50 календарных дней


    Прайс-лист


    Под ключ

    НаименованиеБез утепления50мм100мм
    - Профлист, руб/м2221525002610
    - Металлический сайдинг, руб/м2271530003110
    - Керамогранит, руб/м2304533303440
    - Фиброцементные панели, руб/м2317534603570
    - Металлокассеты, руб/м2341537003810
    - Композитные кассеты, руб/м2352038053915
    - Планкен, руб/м2481551005210
    - Клинкерная плитка, руб/м2524555305640
    - Алюминиевые кассеты, руб/м2544057256835
    - Натуральный камень, руб/м2609063756485
    - HPL панели, руб/м2686071457255
    - Терракотовые панели, руб/м2781581008210
    - Ламели, руб/м2921595009610


    Проектные работы

    Наименование работЦена от, руб.
    Проведение испытанийБесплатно
    Геодезическая съемка сооруженияот 20 руб/м2
    Создание рабочей документации на устройство вентфасадаот 70 руб/м2
    Оформление колорпаспорта155000 руб
    Оформить ордер ОАТИ10000 руб
    Разработка проекта фасада здания30000 руб
    Разработка проекта производства работ30000 руб
    Создание и утверждение ПОДД на время ремонтных работ30000 руб


    Работы

    Наименование Цена
    Сборка вертикальной подсистемы: от 500 руб/м2
    - оцинкованная с полимерным покрытием 400 руб/м2
    - алюминиевая 600 руб/м2
    - из нержавеющей стали 800 руб/м2
    Сборка межэтажной подсистемы: 500 руб/м2
    - оцинкованная с полимерным покрытием 480 руб/м2
    - алюминиевая 720 руб/м2
    - из нержавеющей стали 960 руб/м2
    Горизонтально-вертикальной подсистемы: 650 руб/м2
    - оцинкованная с полимерным покрытием 560 руб/м2
    - алюминиевая 840 руб/м2
    - из нержавеющей стали 1120 руб/м2
    Утепление стен в 1 слой 200 руб/м2
    Утепление стен в 2 слоя 300 руб/м2
    - базальтовые теплоизоляционные плиты, плотность = 45 кг/м3, м3 1850 руб/м3
    - базальтовые плиты, плотность = 80 кг/м3 2750 руб/м3
    - пеноплекс, цокольный этаж 5020 руб/м3
    Монтаж защитной мембраны 100 руб/м2
    - ветрозащитная мембрана 95 руб/м2
    Крепление облицовочного материала S, м2:
    S≥ 1 м2 600 руб/м2
    1>S≥ 0,36 м2 720 руб/м2
    0,36>S> 0,1 м2 900 руб/м2
    S≤0,1 м2 4200 руб/м2
    Материал облицовки:
    - металлический сайдинг 440 руб/м2
    - фиброцементные панели 560 руб/м2
    - керамогранит 590 руб/м2
    - металлокассеты 1110 руб/м2
    - профлист 270 руб/м2
    - композитные панели из алюминия 1155 руб/м2
    - клинкерная плитка 1730 руб/м2
    - терракотовые панели 3350 руб/м2
    - HPL-панели 3920 руб/м2
    - ламели 7100 руб/м2
    - планкен 2100 руб/м2
    - алюминиевые кассеты 2200 руб/м2
    - натуральный камень 2500 руб/м2
    Монтажные работы:
    Устройство подсистемы под парапетную крышку 500 руб/м.пог
    - оцинкованная с полимерным покрытием 320 руб/м.пог
    - алюминиевая 480 руб/м.пог
    - из нержавеющей стали 640 руб/м.пог
    Сборка доборных элем-ов 350 руб/м2
    - металлические 277 руб/м2
    - алюминиевые-композитные 288 руб/м2
    - алюминиевые 550 руб/м2
