В статье рассмотрим пошаговый монтаж системы ТН-ФАСАД Профи с использованием ламельной теплоизоляции Технофас Л. Она предназначается для утепления зданий любого назначения, с различными степенями огнестойкости, классов пожарной опасности. Это комплексное решение, позволяющее добиться максимального результата в проектировании, монтаже и эксплуатации строения.
Открыть содержание статьи →
Навигация:

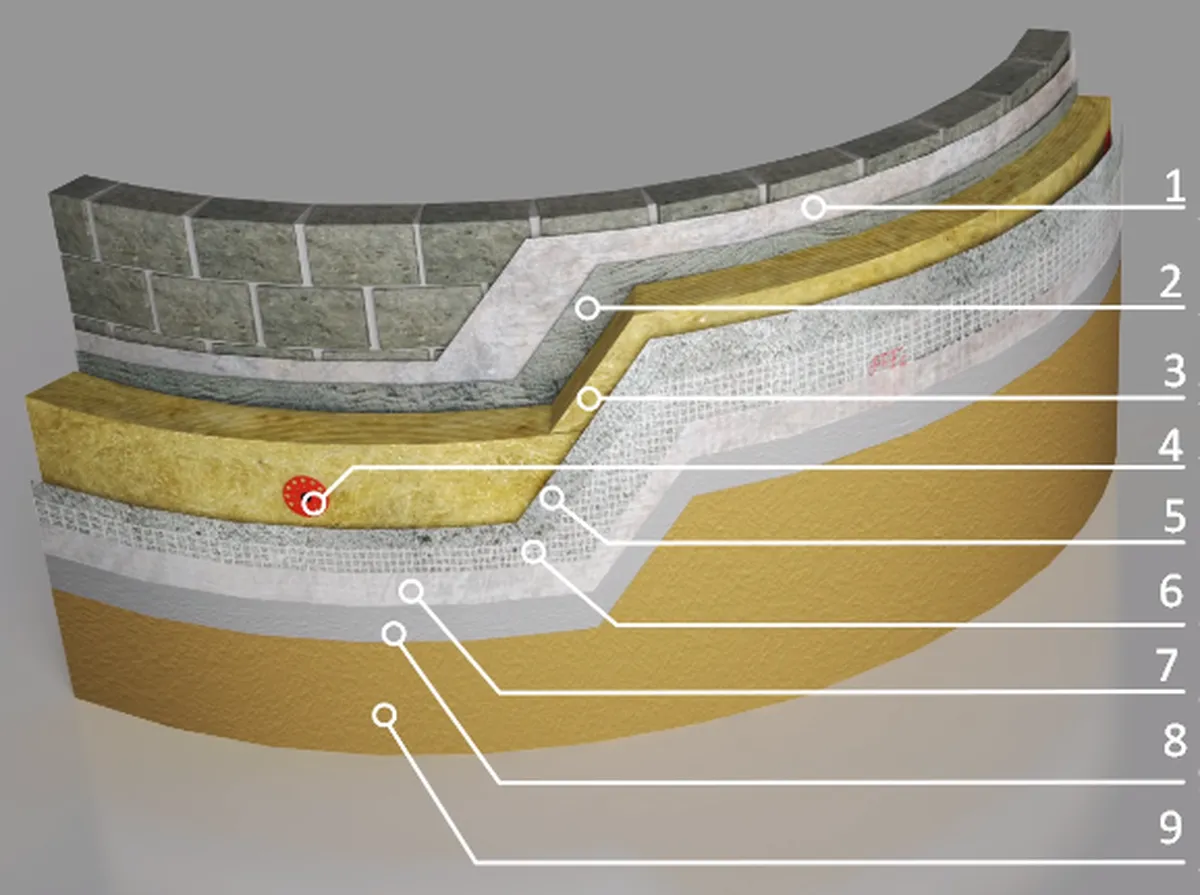

Структура фасадного пирога
Данная система состоит из следующих слоёв и компонентов:
- Грунтовка.
- Клеевая смесь для минваты.
- Ламели из каменной ваты.
- Тарельчатые фасадные дюбеля.
- Штукатурно-клеевая смесь для минваты.
- Фасадная сетка.
- Грунтовка.
- Декоративная штукатурка.
- Краска фасадная.
Преимущества системы
Она обладает следующими достоинствами:
- полный входной контроль всех элементов;
- документально подтверждённая надёжность и долговечность;
- комплексность поставки и минимизация логистических рисков;
- гарантия от производителя;
- возможность использования как на прямолинейных, так и на криволинейных фасадах.

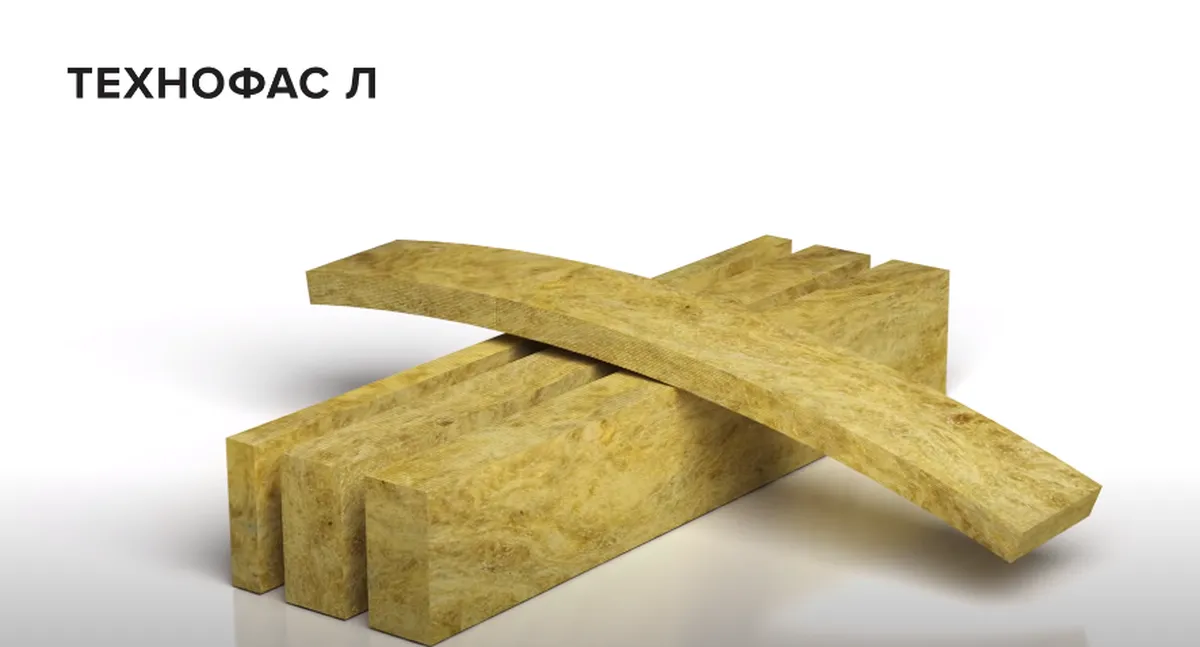

Монтаж системы осуществляется с применением ламелей Технофас Л. Это полосы, нарезанные из негорючих, гидрофобизированных теплоизоляционных плит на синтетическом связующем, изготовленных из каменной ваты на основе горных пород базальтовой группы.
Этот утеплитель обладает следующими преимуществами:
- Высокая прочность. Волокна в материале расположены перпендикулярно изолируемой поверхности. Это позволяет при меньшей плотности ламелей достичь более высоких показателей прочности на отрыв слоёв (до 80 кПа).
- Гибкость, которая тоже обеспечивается за счёт не хаотичного, а перпендикулярного расположения волокон. За счёт этого плиты могут использоваться на стенах с радиусом от 1 м.
- Плотность не менее 80 кг/м³. Это в 2 раза меньше, чем у плитной теплоизоляции, что облегчает монтаж и транспортировку.
- При теплоизоляции штукатурного фасада высотой более 10 м, а также на участках стен, находящихся внутри застеклённых лоджий и балконов, допускается клеевое крепление ламелей без использования дюбелей. Это позволяет снизить расходы на производство работ и увеличивает теплотехническую однородность фасада.
- Возможность выпуска материала с толщиной до 200 мм. Это позволяет монтировать утеплитель в один слой в тех регионах, где требуется большая толщина.
- Ламели шириной 200 мм могут быть использованы в качестве противопожарных рассечек при теплоизоляции плитами из экструдированного пенополистирола.
Пошаговый монтаж
Монтажные работы осуществляются в несколько этапов:
- Нанесение грунтовки.
- Установка цокольного профиля.
- Утепление.
- Установка фасадной сетки.
- Создание базового штукатурного слоя.
- Нанесение внешнего декоративного слоя.
1. Грунтование

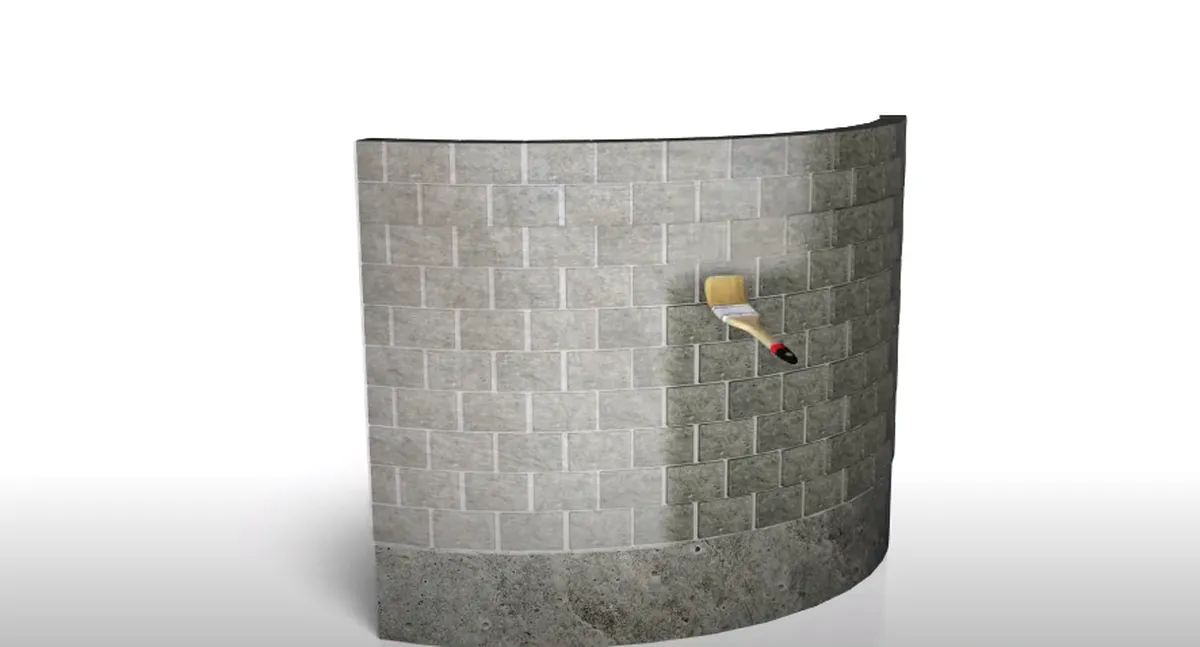

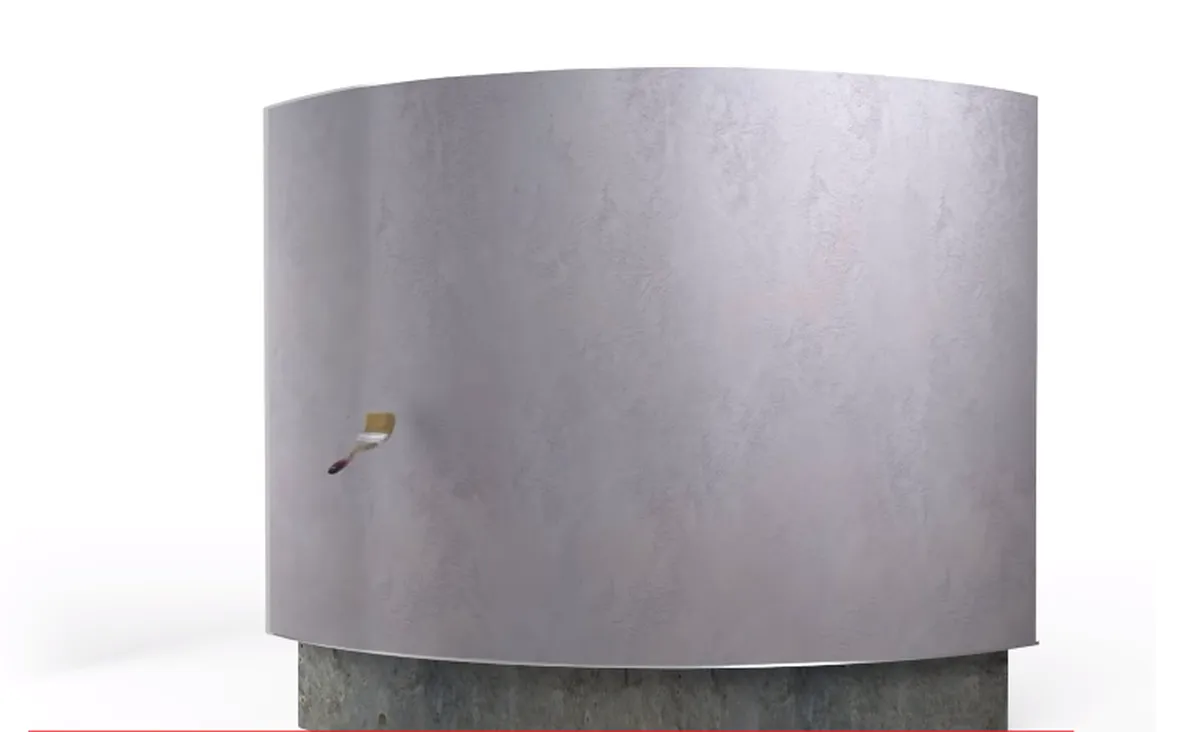

На фасадную поверхность нанести кистью универсальную грунтовку. Это обеспечит упрочнение основания и лучшую адгезию клеевого состава.
2. Установка цокольного профиля

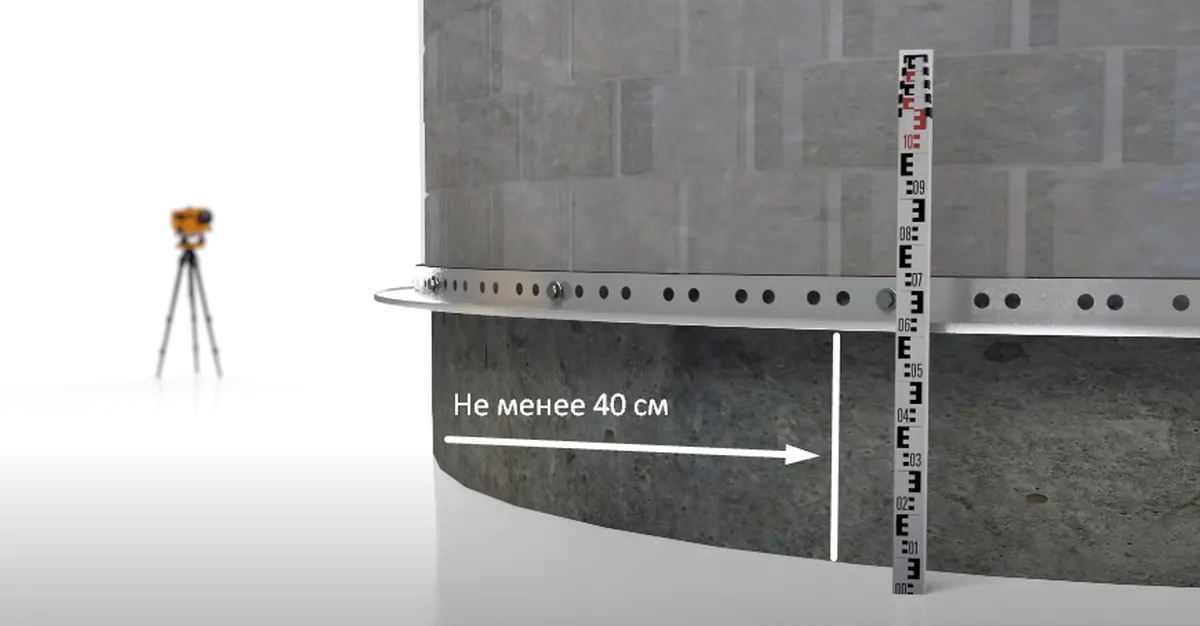

Строго по линии разметки по периметру здания установить опорный цокольный профиль. Для разметки верхней границы профиля используется нивелир с геодезической рейкой либо гидроуровень. Высота цоколя должна быть не менее 40 см от поверхности земли.
3. Утепление
Утеплитель приклеивается при помощи специальной клеевой смеси, предназначенной для плит из минеральной ваты. Она готовится на месте монтажа в соответствии с инструкцией, указанной на упаковке.

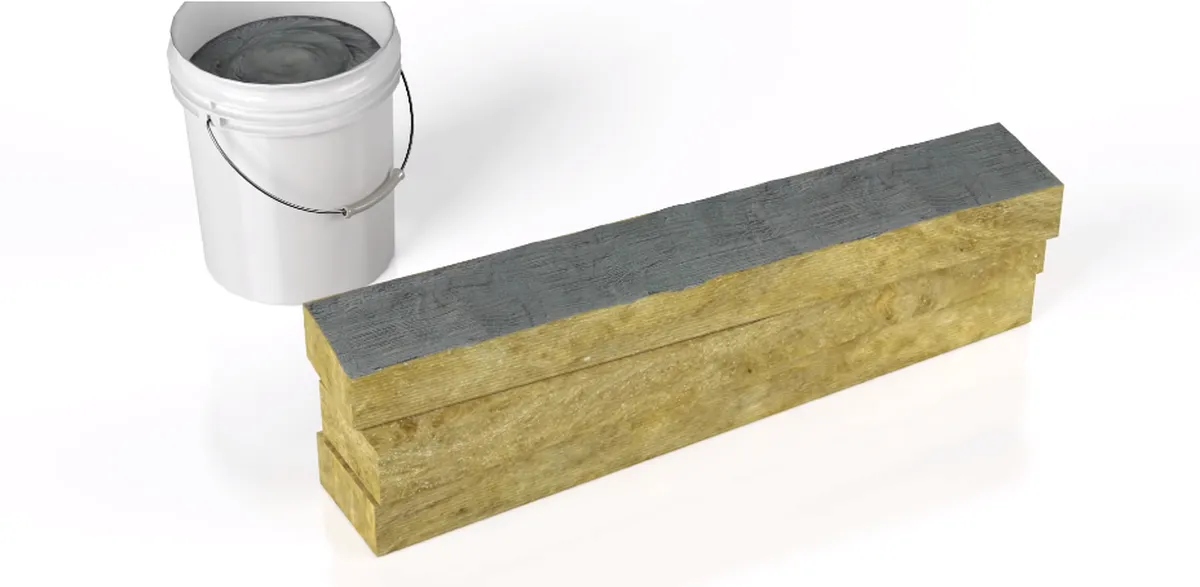

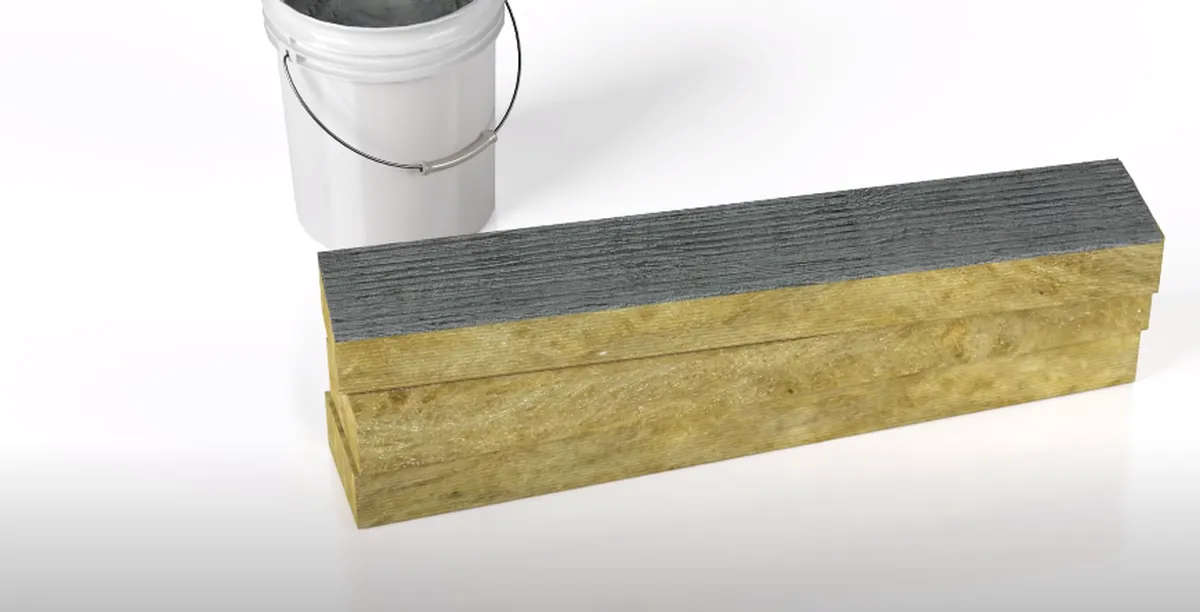

Перед приклеиванием ламелей требуется их предварительная подготовка. Для этого наносим клеевой раствор, вдавливая и равномерно распределяя его по всей поверхности ровным краем стальной тёрки.

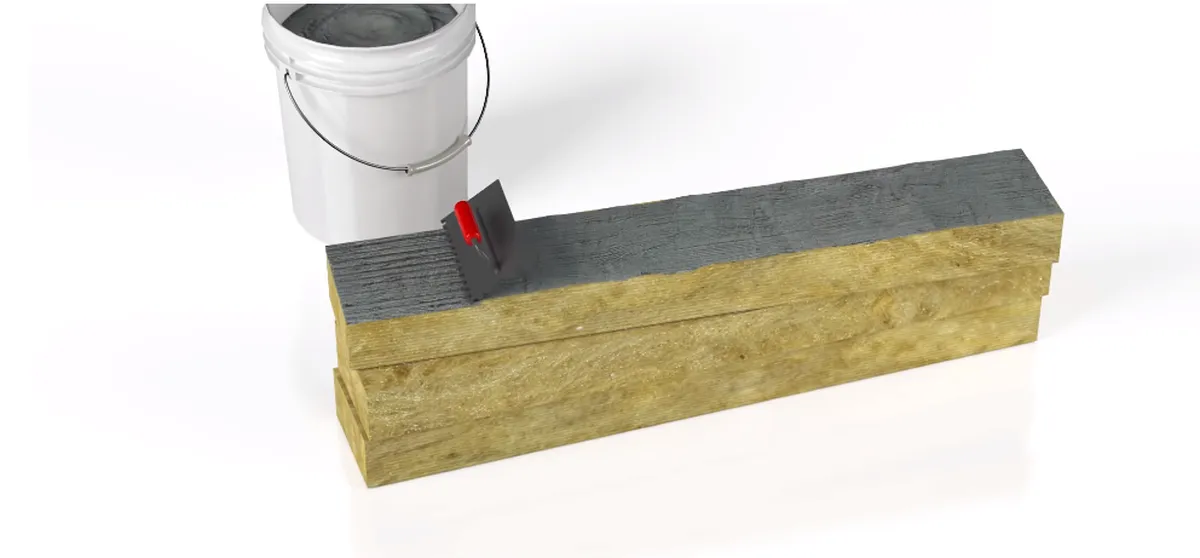

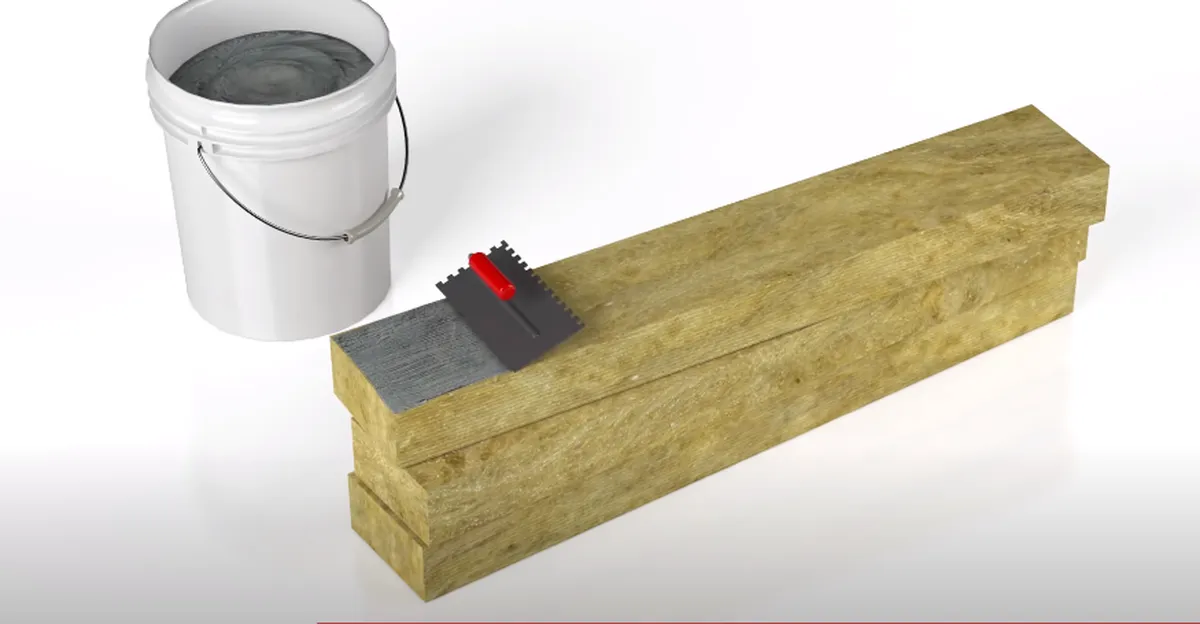

Основной слой клея наносится при помощи стальной зубчатой тёрки, длина зубьев которой составляет 10–12 мм.

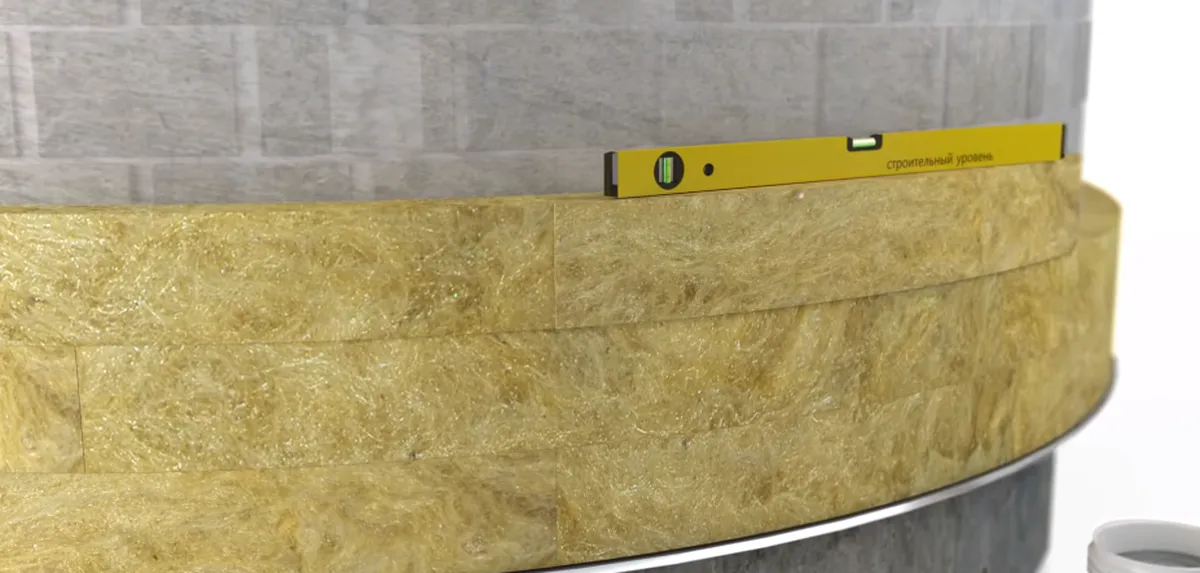

После нанесения клеевого состава утеплитель прикладывается и плотно прижимается к фасадному основанию. Важно контролировать положение каждой ламели относительно вертикали, горизонтали и соседних полос утеплителя. Излишки клея, которые выступают за пределы, убираем при помощи тёрки.

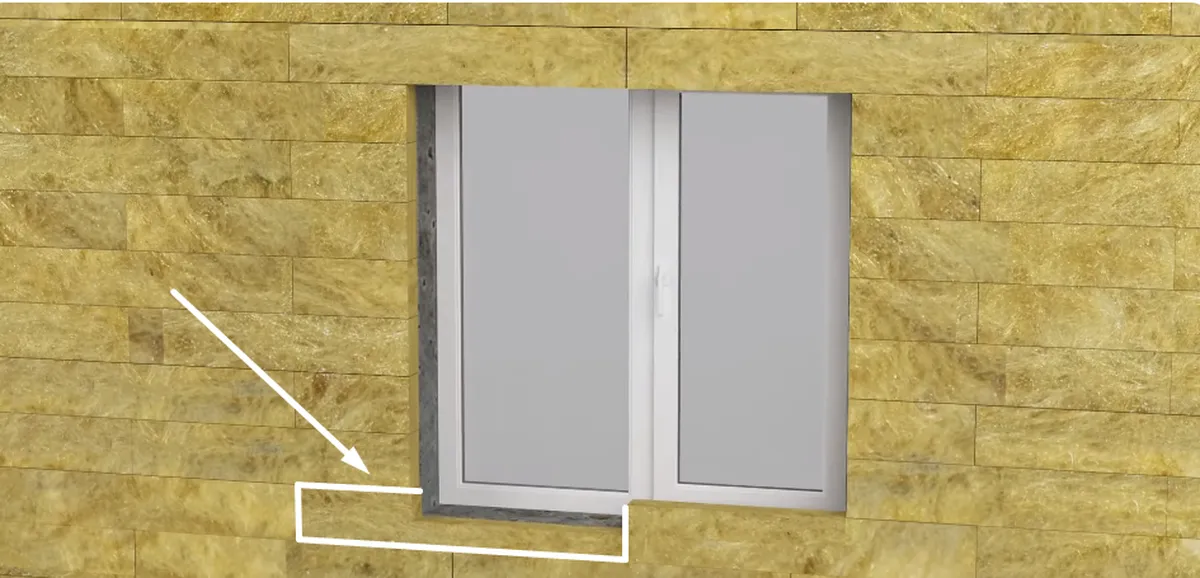

Для создания теплоизоляционного контура вокруг оконных и дверных проёмов вырезаем в ламели угол со сторонами 100 мм по вертикали и не менее 100 мм по горизонтали. Располагаем элемент в угол проёма.

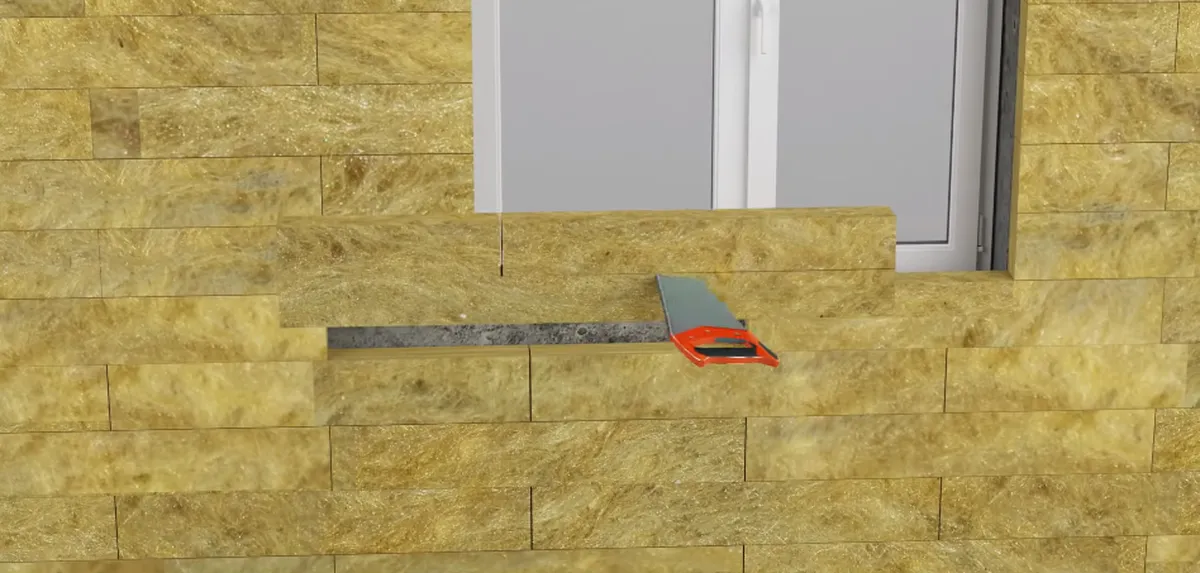

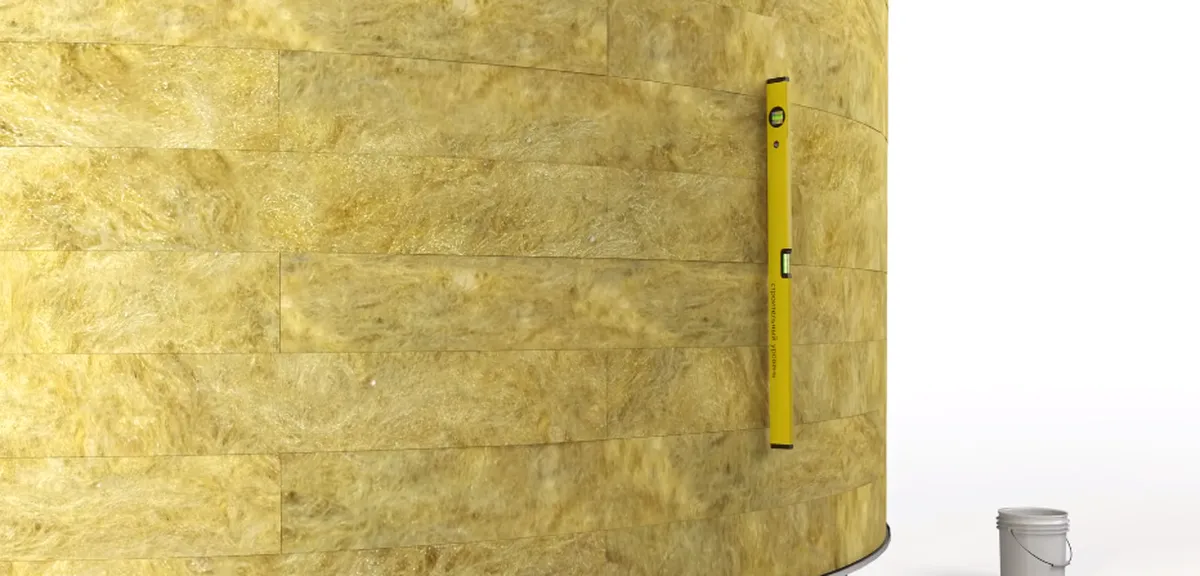

После окончания работ по утеплению проверяем поверхность на неровности при помощи длинного строительного уровня или рейки. Если присутствуют существенные перепады высот, нужно отшлифовать их наждачкой или абразивной тёркой.

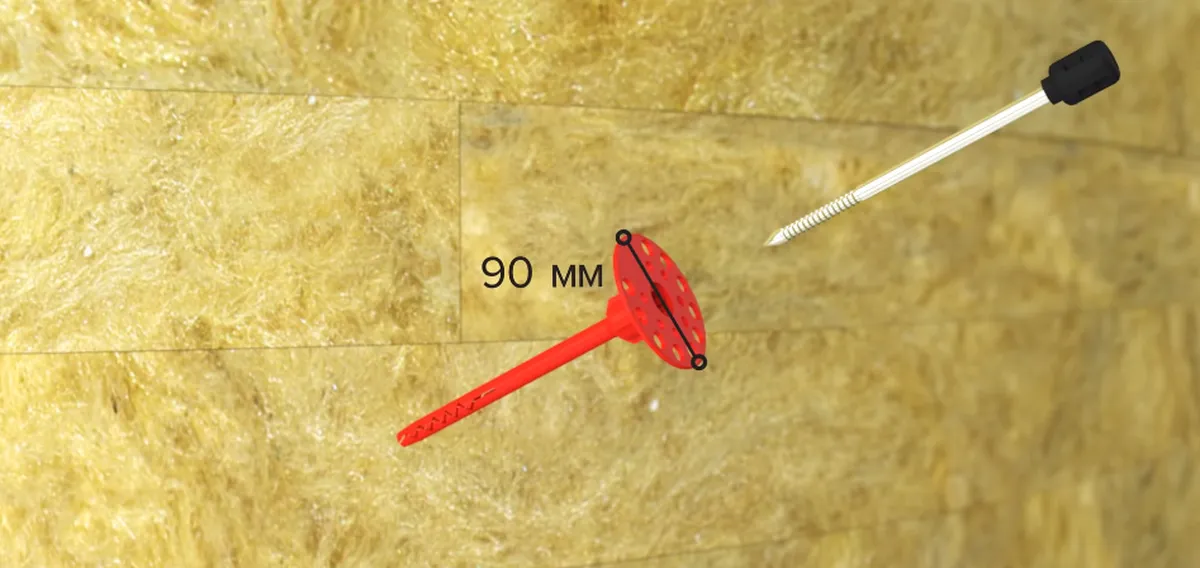

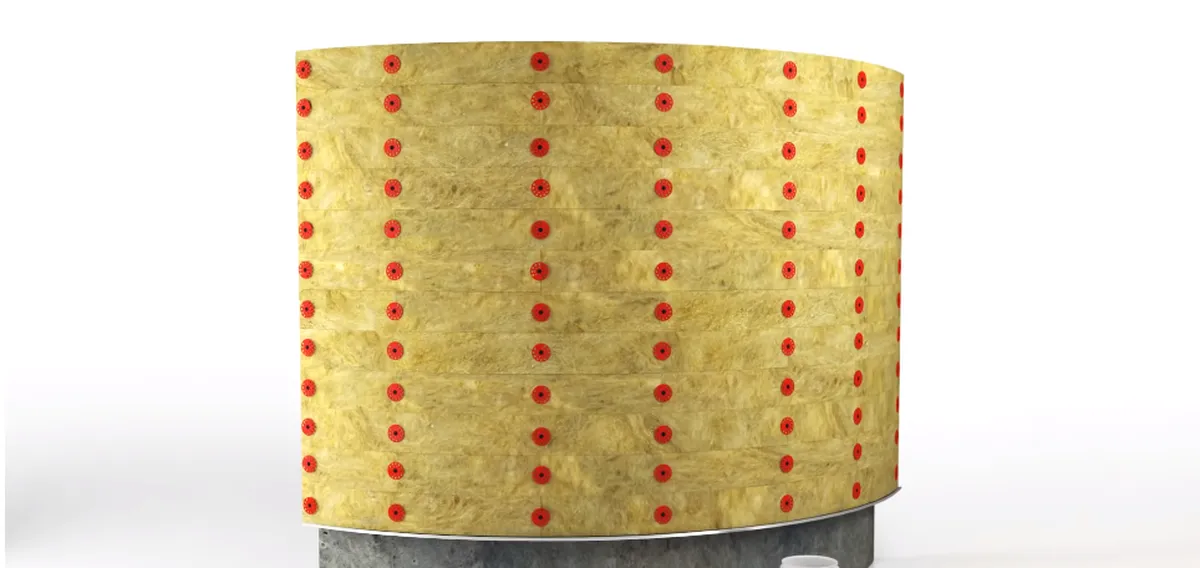

При необходимости механического крепления ламелей используются фасадные дюбеля с диаметром опорной тарелки не менее 90 мм.

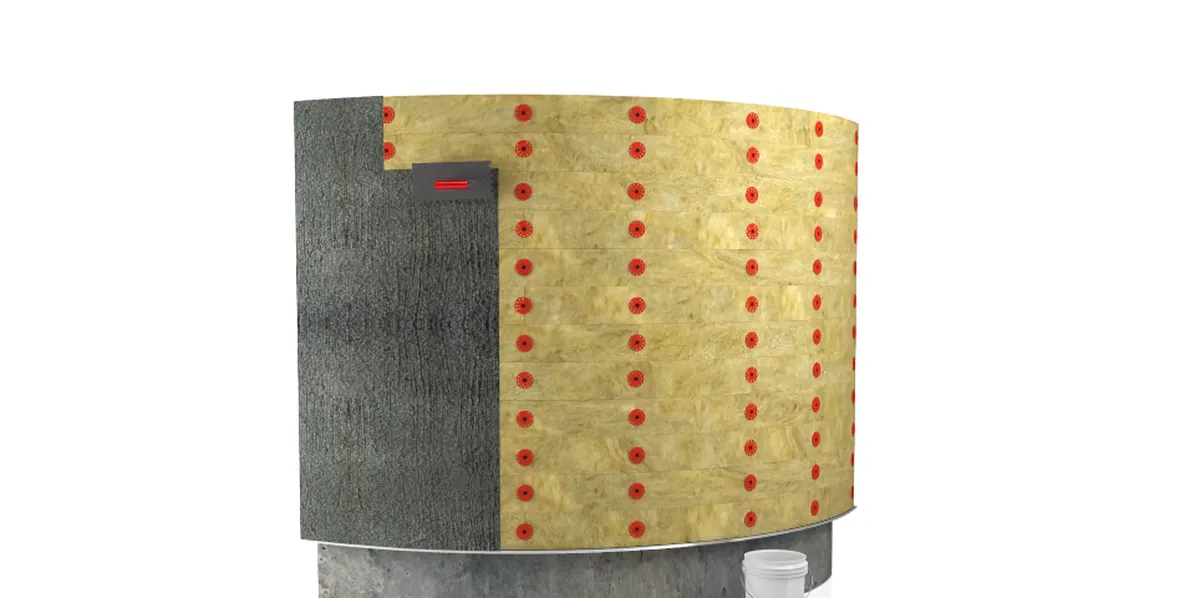

Они размещаются в торцевых стыках ламелей из расчёта 5 крепежей на 1 кв. м. В краевой части в зависимости от высоты здания их количество увеличивается до 9 дюбелей.
4. Фасадная сетка

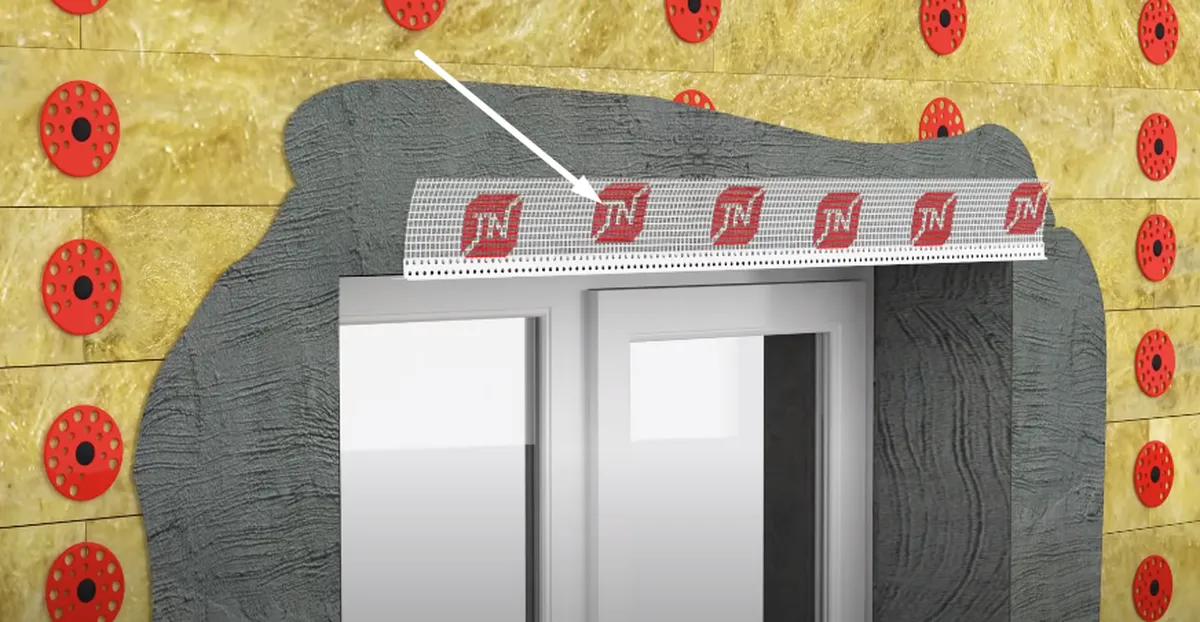

Перед созданием базового армирующего слоя из клея при помощи специальных пластиковых профилей осуществляем усиление фасада во внешних и внутренних углах, деформационных швах и местах примыкания.

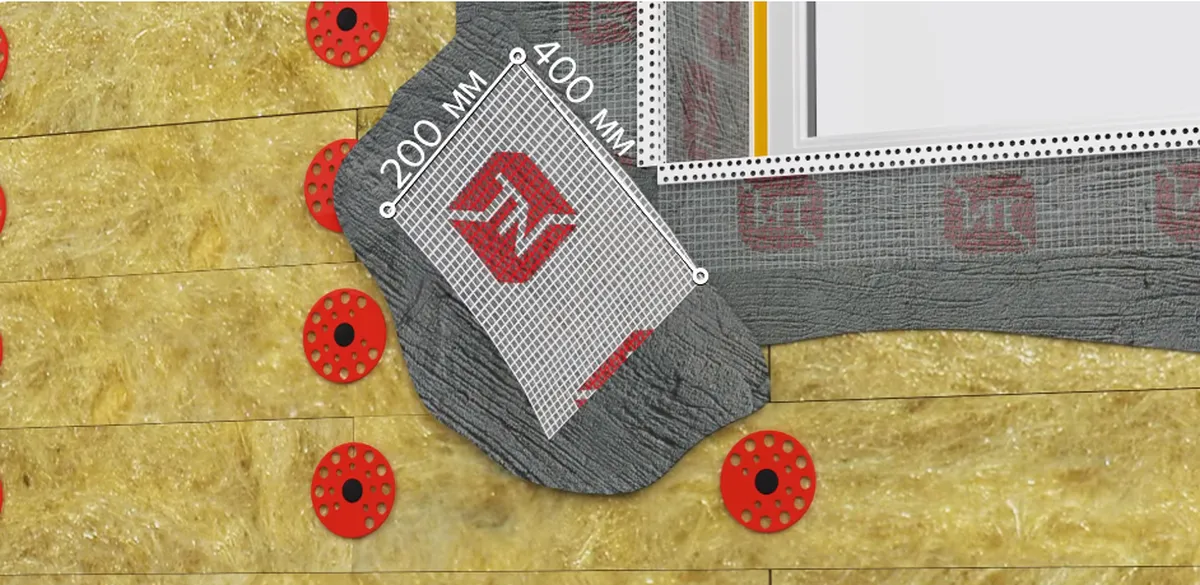

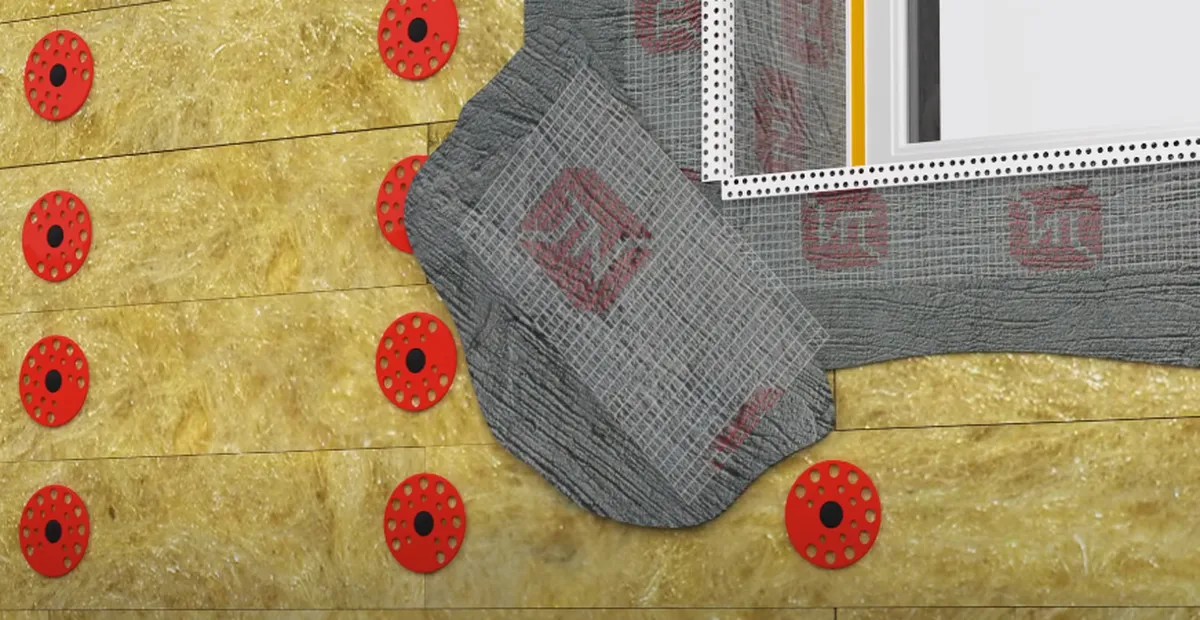

Также необходимо усилить вершины углов оконных и дверных проёмов. Для этого нарезаем полотна стеклосетки в виде прямоугольников 200 × 400 мм. Размещаем их под углом 45° по отношению к вершине угла и приклеиваем, утапливая в клеевом составе. Затем разглаживаем поверхность гладкой стороной шпателя так, чтобы клеевой раствор полностью закрыл фасадную сетку.
5. Базовый штукатурный слой

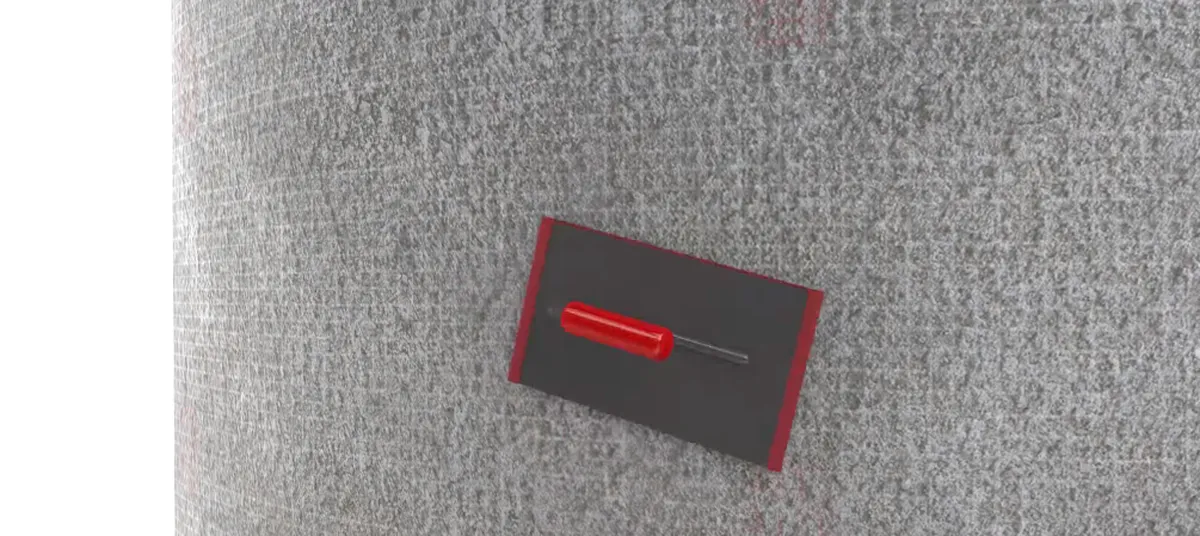

Для его формирования используется специализированная штукатурно-клеевая смесь для минеральной ваты. Заранее подготовленный раствор наносится на фасад при помощи зубчатого шпателя из нержавейки толщиной 3–7 мм.

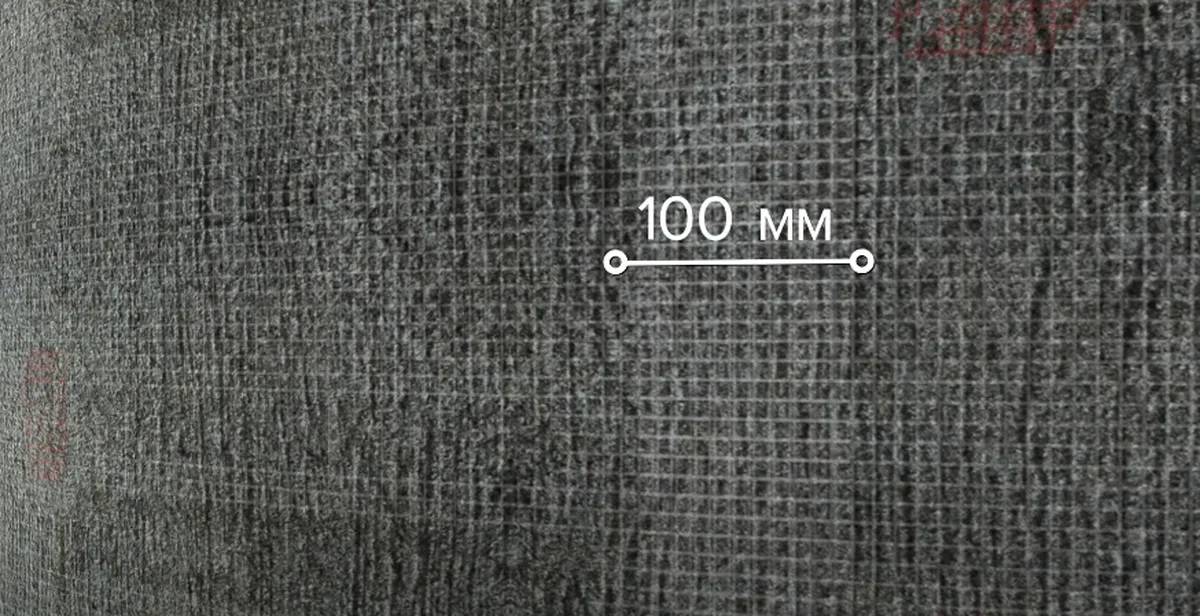

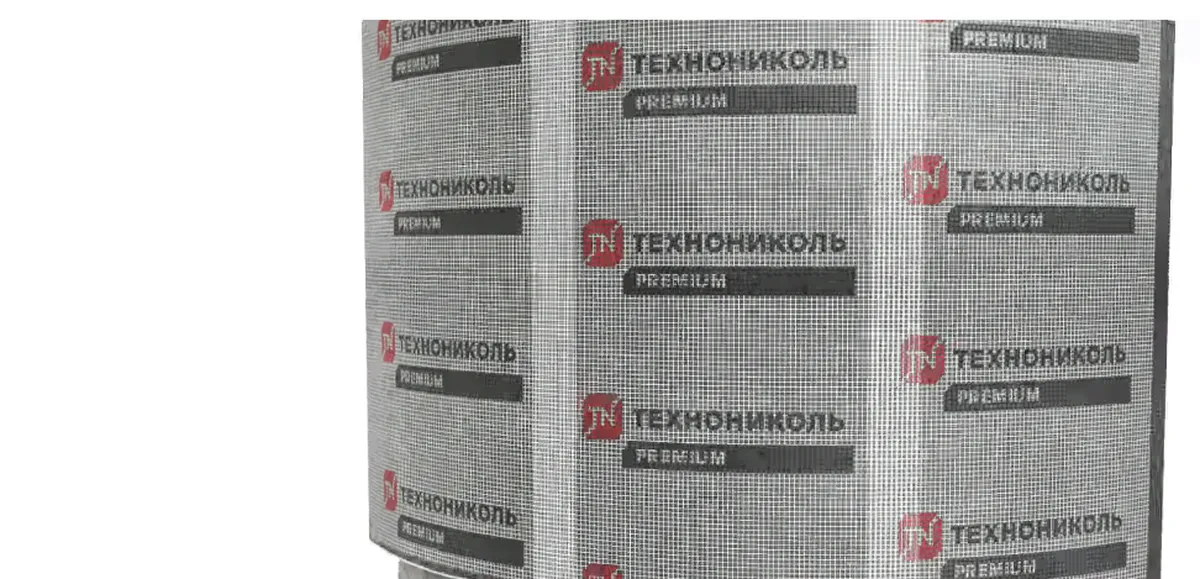

В клеевом составе утапливаем щёлочестойкую сетку. Перехлёст соседних полотен должен быть не менее 100 мм.
6. Создание внешнего декоративного слоя
Внешний декоративный слой наносится только после полного высыхания армирующего штукатурного слоя, но не менее чем через 3 суток.
Армирующий слой станет основанием для декоративной штукатурки и должен быть идеально ровным. Перепады высот и другие дефекты шлифуются мелкозернистой наждачкой, а затем рабочая поверхность покрывается универсальной грунтовкой для обеспечения хорошей адгезии декоративного слоя.

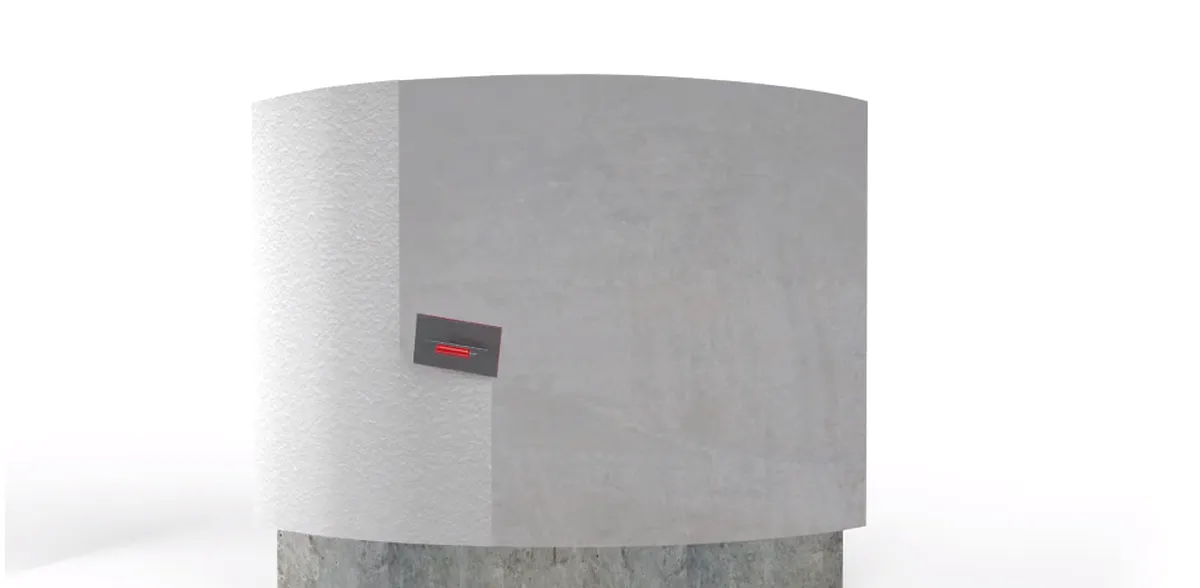

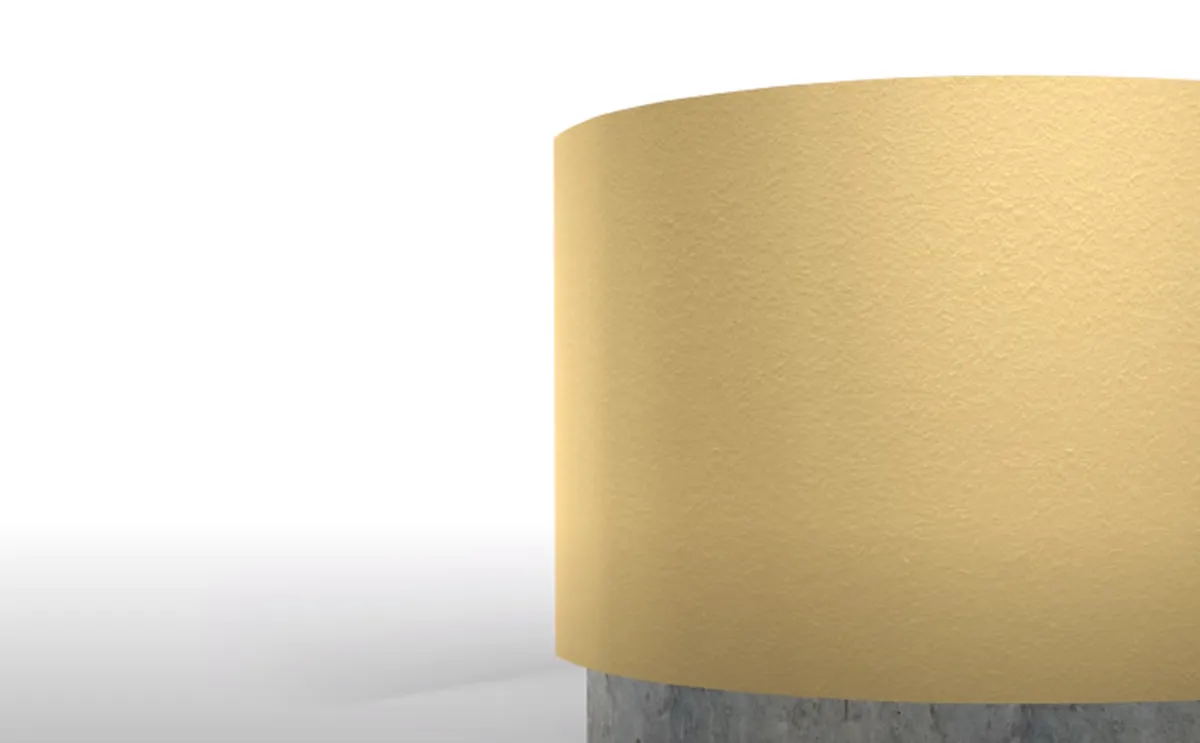

После полного высыхания грунтовки можно приступать к нанесению финального декоративного слоя ручным или механизированным способом. При желании фасад дополнительно покрывается фасадной краской — она хорошо сочетается с минеральной штукатуркой.

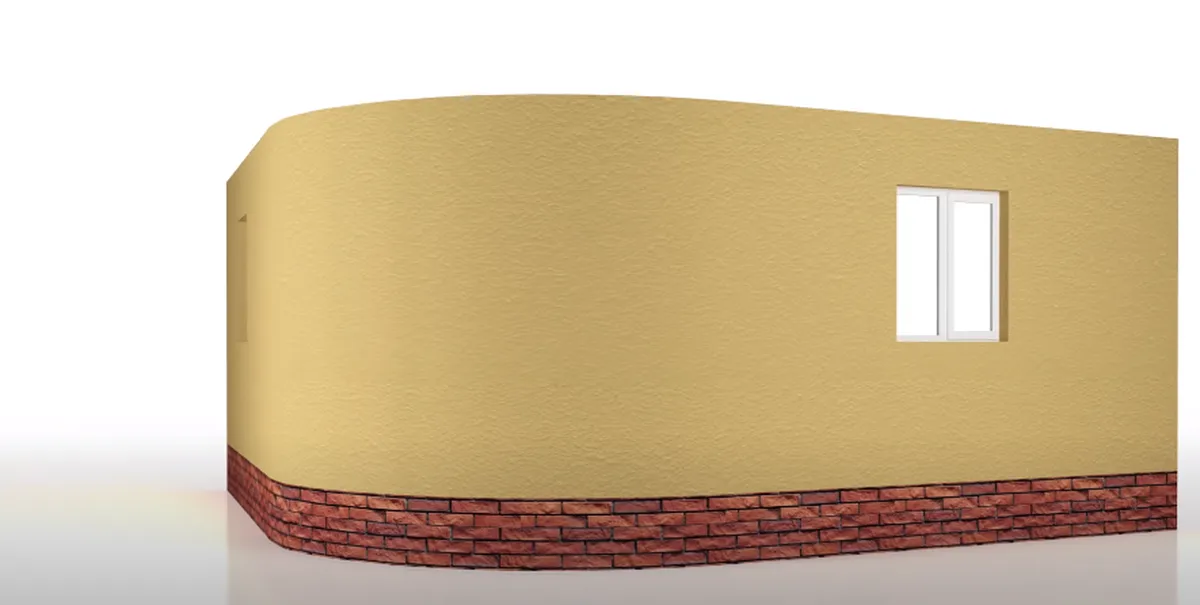

Применяя ламели Технофас Л в системе тонкослойного штукатурного фасада, вы получаете энергоэффективный фасад, а также возможность создавать его сложные криволинейные формы.
