Семь главных требований СП 522.1325800.2023 к навесному вентилируемому фасаду: обследование основания, испытания анкеров, расчёт подсистемы, зазор не менее 40 мм (п. 13.9), крепление утеплителя по проекту (п. 13.6), температурные зазоры и пожарные отсечки, монтаж по проекту производства работ (ППР). Изменение № 1 действует с 5 марта 2026 года.
Навесной вентилируемый фасад (НВФ; в своде правил — навесная фасадная система, НФС) — не облицовка на металлическом каркасе, а инженерная система. Она воспринимает собственный вес, ветер и температурные деформации, защищает стену от осадков и не должна создавать угрозу при пожаре. Поэтому у неё есть отдельный свод правил.
Основной нормативный документ — СП 522.1325800.2023 «Системы фасадные навесные вентилируемые. Правила проектирования, производства работ и эксплуатации». Утверждён приказом Минстроя России от 05.05.2023 № 325/пр, действует с 6 июня 2023 года. Изменение № 1 утверждено приказом Минстроя России от 30.01.2026 № 47/пр и действует с 5 марта 2026 года. Оно уточняет ссылки на смежные документы и отдельные требования к теплоизоляционному слою. Требования к утеплению и вентиляционному зазору ниже сверены с редакцией от 30.01.2026. Для конкретного здания решения закрепляют в рабочем проекте.
СП 522 охватывает весь жизненный цикл НФС: обследование основания, проектирование и расчёты, подбор материалов и крепежа, монтаж, операционный контроль и эксплуатацию.
Содержание ▼
Устройство навесного вентилируемого фасада: из чего состоит пирог НФС

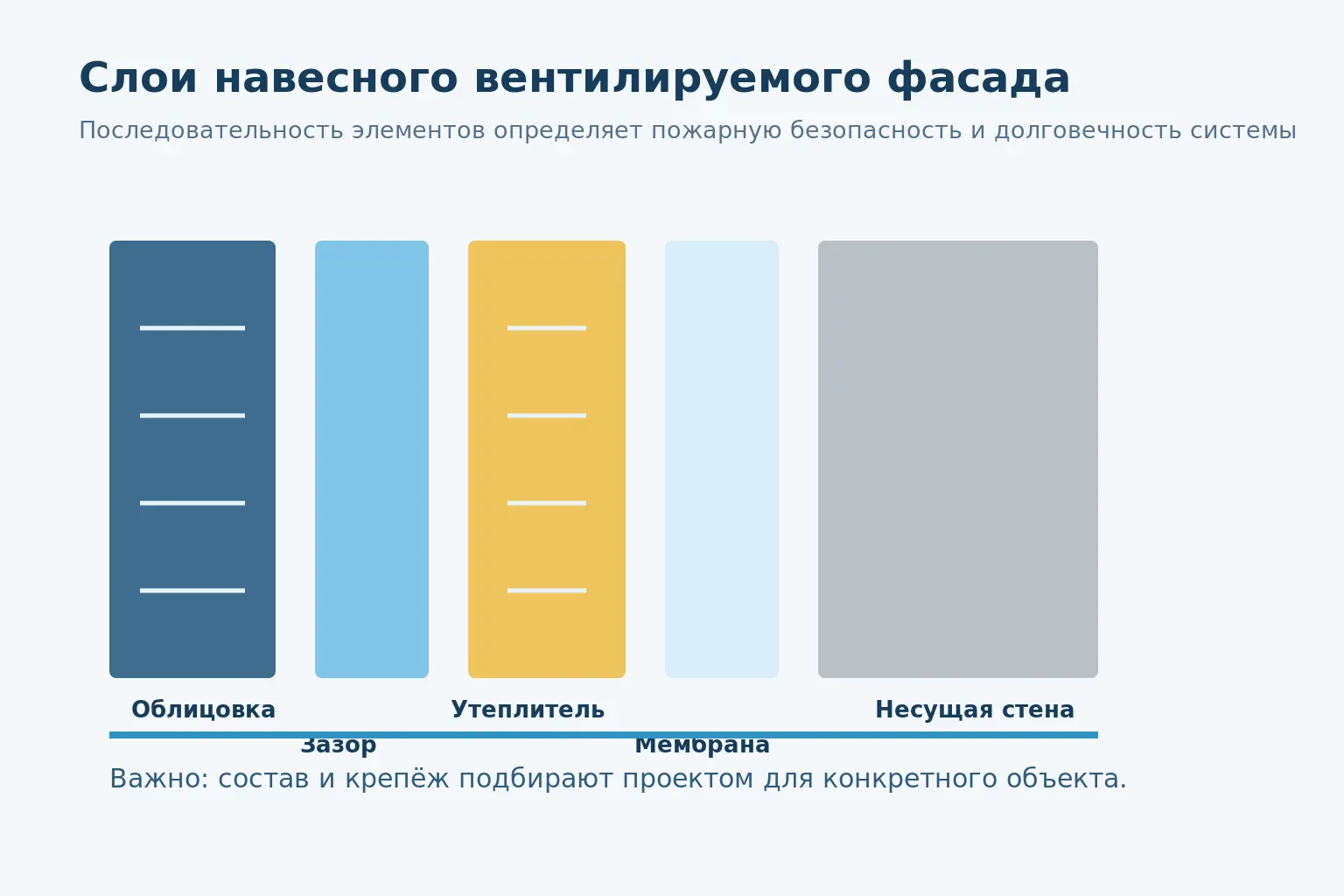

Навесная фасадная система состоит из восьми основных слоёв и элементов:
- строительное основание — наружная стена или плита перекрытия;
- кронштейны и анкерные крепления;
- вертикальные и горизонтальные направляющие;
- соединительные элементы и крепёж;
- теплоизоляционный слой, если он предусмотрен проектом;
- воздушная прослойка;
- элементы крепления облицовки;
- наружная облицовка.
В качестве облицовки применяют керамогранит, фиброцементные плиты, металлокассеты, натуральный камень, композитные и металлические панели — материалы, предусмотренные конкретной фасадной системой.
СП 522 распространяется на новое строительство, реконструкцию и капитальный ремонт. Систему проектируют под характеристики здания, а не по типовой схеме из каталога производителя.
Какие нормы применяются при проектировании вентфасада
СП 522.1325800.2023 — основной документ по проектированию, монтажу и эксплуатации НФС.
При проектировании НФС учитывают также следующие нормативные документы:
- СП 518.1311500.2022 — пожарная безопасность навесных фасадных систем с воздушным зазором;
- СП 20.13330 — нагрузки и воздействия, включая ветровые;
- СП 50.13330 — тепловая защита зданий;
- СП 16.13330 — стальные конструкции;
- СП 128.13330 — конструкции из алюминиевых сплавов;
- СП 28.13330 — защита строительных конструкций от коррозии;
- СП 48.13330 — организация строительства;
- СП 14.13330 — строительство в сейсмических районах, если это требуется для объекта.
Семь основных требований к вентилируемому фасаду
До начала монтажа проверьте семь требований к фасадной системе:
- Основание обследуют до расчёта; для реконструкции акт обследования обязателен (п. 4.2).
- Анкеры проверяют натурными испытаниями до монтажа кронштейнов (п. 18.3.3).
- Подсистему и узлы рассчитывают на вес, ветер (СП 20.13330) и температурные воздействия.
- Воздушный зазор — не менее 40 мм (п. 13.9), точный размер задаёт проект.
- Утеплитель выбирают по теплотехническому расчёту (СП 50.13330) и пожарным требованиям (СП 518.1311500.2022); схему крепления проверяют по п. 13.6 и проекту.
- Температурные зазоры — по расчёту или таблице 5.1 (п. 5.5.1), пожарные отсечки — по СП 518.
- Монтаж — по рабочей документации и проекту производства работ (ППР).
1. Обследование строительного основания

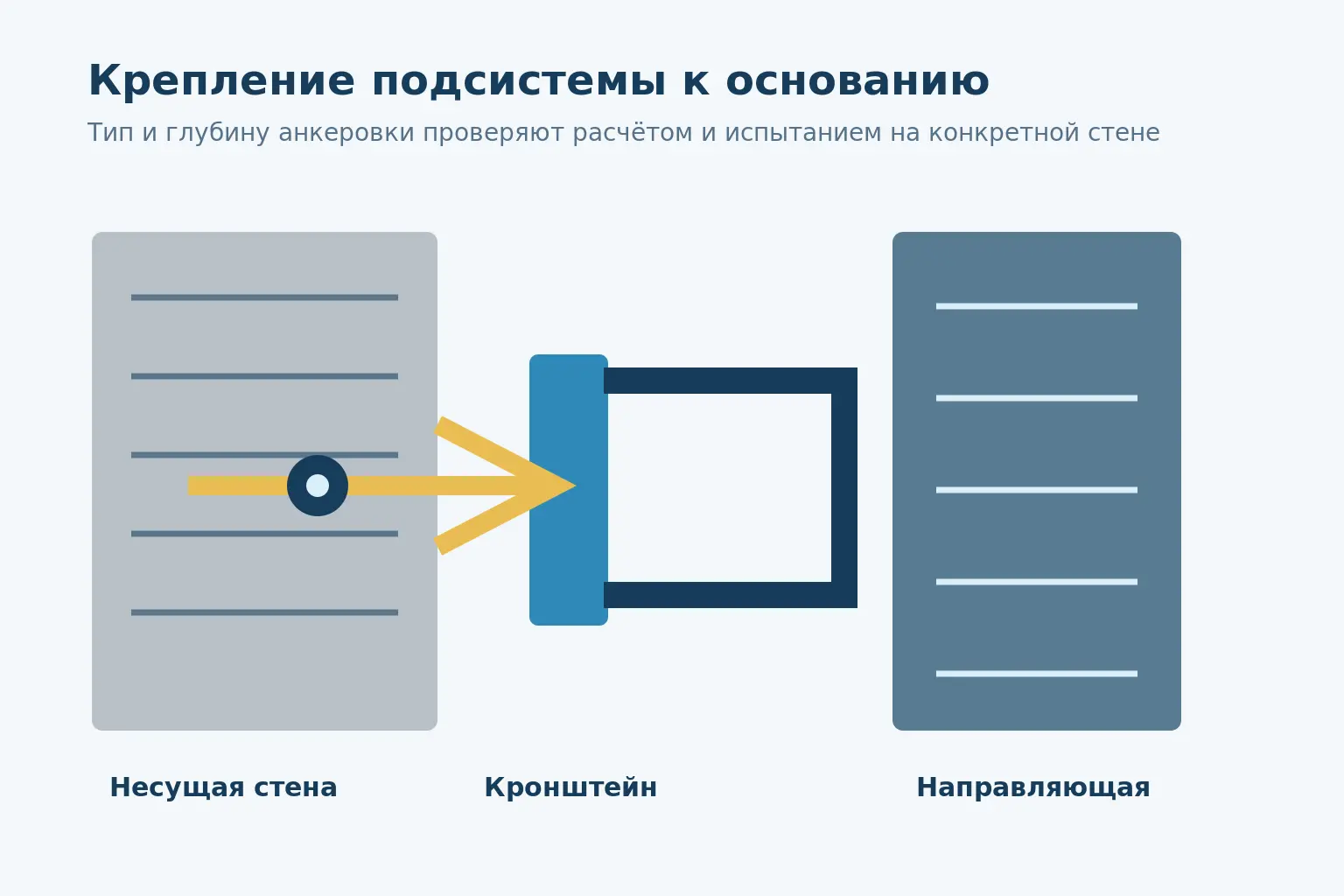

Подсистема передаёт нагрузку на стену через анкеры, поэтому до проектирования определяют материал и фактическое состояние стены. Для реконструируемых зданий техническое задание на проектирование должно содержать акт обследования наружных стен (п. 4.2 СП 522); порядок обследования и оценка результатов — в приложении К.
При обследовании существующего здания проверяют состояние основания:
- материал стены — бетон, железобетон, полнотелый или пустотелый кирпич, газобетон, керамзитобетон;
- толщину и состояние основания;
- прочность кладки или бетона;
- пустоты, трещины, участки ремонта и ослабленные зоны;
- расположение швов и проёмов;
- фактические отклонения стены от вертикали;
- возможность безопасного размещения точек крепления.
Выбирать анкеры по старым чертежам или общему названию материала стены недостаточно: фактическое состояние здания отличается от проектного, особенно при реконструкции и капитальном ремонте. Для нового строительства п. 18.1.1 запрещает крепить каркас в кладку из лёгкого бетона прочностью ниже B2,5. При плотности ниже D600 несущую способность крепления дополнительно подтверждают для расчётной нагрузки. Для реконструкции и капремонта основание проверяют по п. 18.1.2 и результатам обследования.
2. Натурные испытания анкеров
Натурные испытания анкерных креплений входят в состав работ основного периода — после приёмки основания и до разметки и монтажа кронштейнов (п. 18.3.3). Результаты оформляют протоколом.
Испытание показывает, какую нагрузку выдерживает выбранное крепление в конкретной стене. Паспортное значение анкера его не заменяет: одно и то же изделие работает по-разному в плотном бетоне, старой кирпичной кладке и пустотелом блоке.
По результатам натурных испытаний уточняют параметры анкерных креплений:
- тип и диаметр анкера;
- длину и глубину анкеровки;
- допустимое усилие;
- расположение точек крепления;
- нужно ли менять конструктивную схему.
Если анкер не обеспечивает расчётную нагрузку, меняют крепёж, место установки или узел. Монтировать кронштейны без подтверждённой несущей способности креплений нельзя.
3. Расчёт подсистемы и креплений
НФС рассчитывают как единую цепочку: стена → анкер → кронштейн → направляющая → крепление облицовки → облицовочная плита.
В расчёте учитывают собственный вес элементов, ветровую нагрузку по СП 20.13330, температурные деформации и другие воздействия на здание.
Расчёт определяет параметры подсистемы и креплений облицовки:
- тип, сечение и толщину направляющих;
- размер, толщину и вылет кронштейнов;
- вертикальный и горизонтальный шаг кронштейнов;
- количество и тип крепёжных элементов;
- схему подвижных и неподвижных соединений;
- допустимый формат и массу облицовки;
- количество и расположение точек крепления облицовочных плит.
Ветровая нагрузка распределяется по фасаду неравномерно: в угловых и краевых зонах она выше, чем в центре (аэродинамические коэффициенты — СП 20.13330). Поэтому одинаковый шаг элементов «для удобства раскладки плит» — ошибка расчёта, а не упрощение.
4. Вентиляционный зазор: не менее 40 мм по п. 13.9

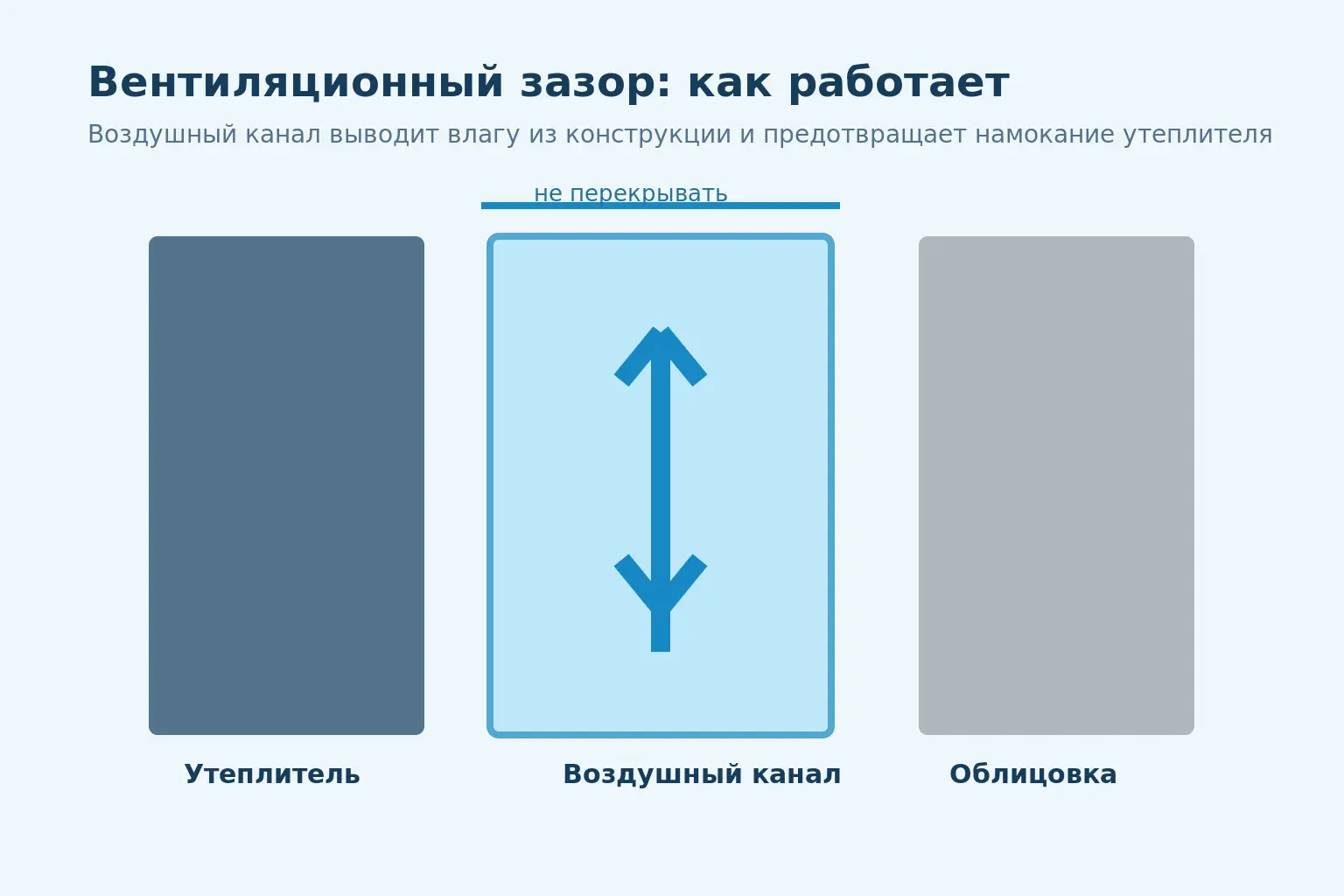

Воздушная прослойка между теплоизоляцией и облицовкой — то, ради чего фасад называют вентилируемым. Её размер принимают по проекту, но СП 522 задаёт нижнюю границу: минимально допустимое значение воздушного зазора между наружной поверхностью утеплителя (или защитного материала) и внутренней поверхностью облицовки — 40 мм, между поверхностью утеплителя и направляющими — 20 мм (п. 13.9).
Фактический размер прослойки назначают с учётом неровности стены, толщины утеплителя, вылета кронштейнов, сечения направляющих, конструкции облицовки, проёмов, парапетов, цоколя, архитектурных выступов и противопожарных требований.
Слишком маленький зазор ухудшает вентиляцию, а утеплитель касается облицовки. Увеличение зазора требует перерасчёта: растёт вылет кронштейнов и изгибающие моменты, меняются условия распространения огня внутри полости.
Вылет подсистемы назначает проект, а не монтажник на объекте.
5. Утеплитель: толщина по расчёту, крепление по п. 13.6
Тип и толщину теплоизоляции определяет теплотехнический расчёт по СП 50.13330. Он учитывает климатический район, материал и толщину стены, теплопроводность утеплителя, металлические кронштейны и анкеры как мостики холода, швы между плитами и температурно-влажностный режим конструкции. Формула «поставим минеральную вату 100 или 150 мм» — не проектное решение, а привычка.
СП предусматривает однослойное, двухслойное и многослойное утепление. Крепление плит — тарельчатыми анкерами (дюбелями) с термоизолирующими головками. По п. 13.6 плиту наружного слоя или однослойного утепления размером 1000 × 600 мм крепят пятью дюбелями вместе с защитным материалом, если он применяется. Для фрагмента меньшей площади креплений должно хватать для его закрепления, но быть не меньше двух. При двухслойном и многослойном утеплении плиты первого по высоте ряда внутреннего слоя крепят тремя дюбелями, последующих рядов — одним. Тип креплений и схему установки сверяют с проектом.
При двухслойном утеплении швы плит располагают с разбежкой. Провисший или сдвинутый утеплитель перекрывает расчётный зазор — это нарушение п. 13.9.
Горючесть утеплителя и облицовки ограничивает СП 518.1311500.2022 в зависимости от высоты и назначения здания. Ветрозащитную мембрану по умолчанию не ставят — только если её требует фасадная система.
Вентилируемый фасад из клинкерной плитки в Красногорске
650 м² · Установили подсистему, утеплили стены и закрыли фасад клинкерной плиткой.
6. Температурные деформации подсистемы
Металлические элементы меняют размеры при нагревании и охлаждении. У алюминия коэффициент линейного расширения около 23·10-6 1/°C — вдвое больше, чем у стали: трёхметровая алюминиевая направляющая при перепаде 80 °C удлиняется примерно на 5,5 мм. Размер температурного зазора между смежными элементами каркаса определяют расчётом, а при его отсутствии — по таблице 5.1 СП 522 (п. 5.5.1).
Для компенсации температурных перемещений в проекте предусматривают:
- подвижные и неподвижные точки крепления;
- температурные разрывы;
- зазоры между направляющими;
- порядок установки соединительных элементов;
- узлы компенсации перемещений в примыканиях.
Если жёстко соединить длинные направляющие, деформации передадутся на кронштейны, крепления и облицовку. Поэтому монтажник не объединяет профили и не переносит точки крепления относительно рабочего проекта.
7. Облицовка и её крепление
Облицовку тоже рассчитывают: собственный вес плит, ветровое воздействие, размеры и толщина материала, схема опирания и способ крепления. Расчётные значения прочности материала облицовки берут из технической документации, полученной по протоколам испытаний (п. 11.4.10).
Видимое крепление
Кляммеры (зажимы, держащие плиту за кромку), планки, заклёпки, самонарезающие винты и другие механические элементы. Конструкция понятна для контроля и упрощает замену повреждённой плиты.
Лапки кляммера заходят на кромку плиты и видны снаружи.
Скрытое крепление
Крепёж размещают с тыльной стороны плиты: используют анкеры, закладные элементы, крепление в пропил или специальные направляющие. Скрытое крепление вентфасада требует точного изготовления и монтажа.
Тыльный анкер не выходит на лицевую сторону плиты.
Способ крепления задаёт проект. Замена видимых кляммеров скрытым креплением на объекте требует проверки узлов и перерасчёта.
Формат облицовки тоже не меняют без согласования. Переход с плиты 600 × 600 мм на 1200 × 600 мм меняет массу элемента, расстояние между креплениями, работу плиты на изгиб и нагрузку на подсистему. Швы между плитами назначают проектом с учётом материала, размеров, температурных деформаций и конструкции крепления.
Керамогранитный вентфасад – г. Москва, ул. Хавская
2 280 м² · Утеплили здание, облицевали фасад керамогранитом и установили декоративные карнизы.
Пожарная безопасность НФС
Пожарные требования к навесным фасадным системам с воздушным зазором устанавливает СП 518.1311500.2022. В зависимости от назначения, высоты и конструкции здания проект предусматривает противопожарные отсечки (рассечки), обрамления проёмов, короба, узлы примыканий и ограничения по материалам.
Класс пожарной опасности присваивают не утеплителю или облицовке по отдельности, а системе целиком — по огневым испытаниям (ГОСТ 31251): основание, кронштейны, утеплитель, воздушная полость, направляющие, крепёж, облицовка и противопожарные элементы.
Технология монтажа вентилируемого фасада по СП 522
Монтаж вентилируемого фасада ведут по рабочей документации и утверждённому ППР. Состав работ основного периода указан в п. 18.3.3 СП 522.
Типовая последовательность монтажа включает следующие операции:
- Обследование и приёмка строительного основания.
- Геодезическая съёмка фасада.
- Натурные испытания анкерных креплений.
- Разметка точек крепления.
- Установка кронштейнов и терморазрывных прокладок — вставок из пластика или паронита между кронштейном и стеной, если они предусмотрены проектом.
- Устройство теплоизоляционного слоя.
- Монтаж направляющих и соединительных элементов.
- Проверка положения и геометрии каркаса.
- Устройство противопожарных элементов.
- Монтаж откосов, отливов, парапетов, углов и других примыканий.
- Установка облицовки.
- Операционный контроль и оформление исполнительной документации.
Порядок отдельных операций зависит от фасадной системы и организации строительства, но любое изменение отражают в рабочей документации.
Что проверяют при контроле качества
Внешний вид фасада не показывает состояние скрытых узлов.

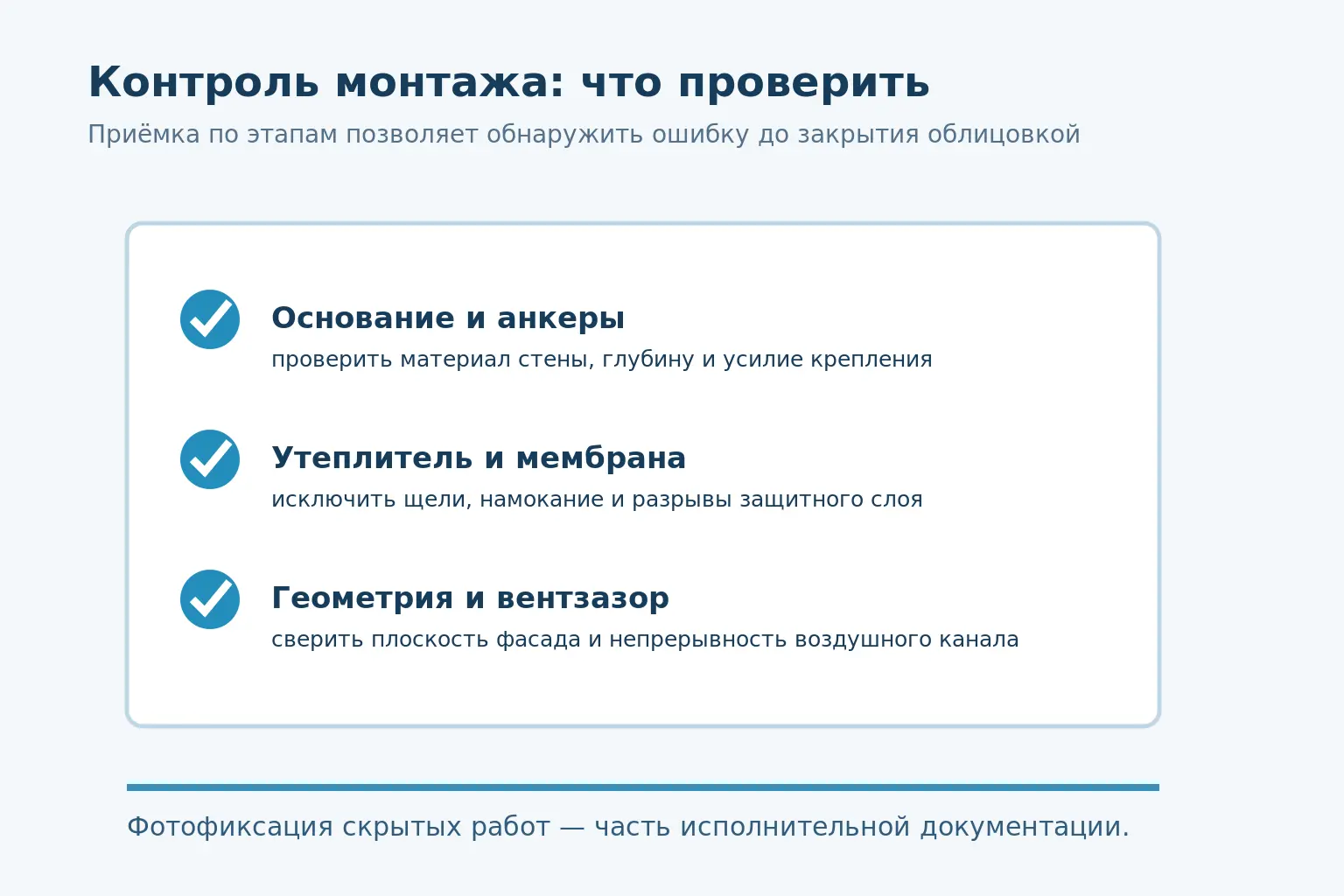

До установки облицовки проверяют следующие узлы и параметры фасада:
- соответствие анкеров проекту и протоколам испытаний;
- тип, шаг и вылет кронштейнов;
- качество крепления кронштейнов;
- наличие и правильность установки терморазрывов;
- плотность прилегания и крепление утеплителя — число дюбелей на плиту;
- вертикальность и горизонтальность направляющих;
- шаг и соединение профилей;
- температурные разрывы;
- фактический вентиляционный зазор — не менее 40 мм;
- противопожарные узлы;
- тип, количество и расположение крепежа облицовки.
Контроль ведут по ходу работ: после закрытия фасада анкеры, шаг кронштейнов, число дюбелей и отсечки уже не видны — их принимают актами скрытых работ.
Какая документация нужна до начала монтажа
| Документ или результат | На какое решение влияет | Когда нужен |
|---|---|---|
| Обследование и геодезическая съёмка | Выбор узлов, вылетов и точек крепления | До расчёта подсистемы |
| Протоколы испытаний анкеров | Тип, глубина анкеровки и допустимое усилие | До основного монтажа |
| Рабочая документация и расчёт | Шаг кронштейнов, направляющие, облицовка, примыкания | До закупки и монтажа |
| ППР и исполнительная документация | Последовательность работ и приёмка скрытых операций | На период производства работ |
Перед началом монтажа подготавливают следующий комплект документов:
- техническое задание;
- результаты обследования основания;
- геодезическая съёмка фасада;
- архитектурные чертежи и раскладка облицовки;
- расчёт подсистемы и креплений;
- теплотехнический расчёт при наличии утепления;
- узлы окон, дверей, цоколя, парапета, углов и примыканий;
- противопожарные решения;
- спецификация материалов и крепежа;
- документы о соответствии системы и комплектующих;
- ППР и технологические карты;
- протоколы натурных испытаний анкеров.
На рабочих чертежах должны читаться расположение кронштейнов и направляющих, типы анкеров, вылеты, температурные разрывы, узлы углов и примыканий.
Частые нарушения при устройстве вентфасада
При монтаже вентфасада нельзя допускать следующие нарушения:
- Подсистему монтируют без расчёта. Шаг элементов назначают «как обычно», без учёта высоты здания, ветрового района и облицовки.
- Анкеры не испытывают. Несущую способность берут из каталога, не проверяя фактическую стену.
- Уменьшают вентиляционный зазор. Утеплитель выступает за плоскость направляющих или касается облицовки.
- Не учитывают температурные перемещения. Профили соединяют в непрерывную жёсткую конструкцию без зазоров.
- Самовольно меняют облицовку или крепёж. Меняется расчётная нагрузка и работа узлов.
- Переносят кронштейны без согласования. Обход препятствия на фасаде меняет расчётную схему.
- Крепят утеплитель меньшим числом дюбелей. Плиты провисают, щели растут, теплотехника падает.
- Крепят оборудование к облицовочным плитам. Вывески, кондиционеры и растяжки должны иметь собственное основание.
- Пропускают противопожарные узлы и примыкания. Облицовка любого класса не заменит отсечку, которой нет в проекте.
Частые вопросы
Можно ли крепить вентилируемый фасад к газобетону?
Можно, если это подтверждено проектом и испытаниями креплений в конкретной стене. Для нового строительства СП 522 запрещает крепление в кладку из лёгкого бетона прочностью ниже B2,5; при плотности ниже D600 требуется подтверждение несущей способности крепления (п. 18.1.1). При реконструкции и капремонте учитывают обследование основания и п. 18.1.2.
Какой минимальный вентиляционный зазор у навесного фасада?
40 мм между наружной поверхностью утеплителя и внутренней поверхностью облицовки и 20 мм между утеплителем и направляющими (п. 13.9 СП 522). Фактический размер назначает проект.
Сколько дюбелей нужно на плиту утеплителя?
Пять на плиту 1000 × 600 мм наружного слоя или однослойного утепления. Для меньшего фрагмента — достаточно для закрепления, но не менее двух. Во внутреннем слое двухслойного и многослойного утепления: три дюбеля на плиту первого ряда по высоте, один — последующих рядов. Схему сверяют с проектом (п. 13.6 СП 522).
Обязательна ли противопожарная рассечка в вентилируемом фасаде?
Не всегда: нужна ли отсечка, решает проект по СП 518.1311500.2022 с учётом высоты, назначения здания и фасадной системы. Отсечки, обрамления проёмов и короба проверяют до установки облицовки — после закрытия фасада их не увидеть.
Как часто нужно осматривать вентилируемый фасад?
Плановые визуальные осмотры — не реже одного раза в год, в период подготовки к осенне-зимней эксплуатации (п. 19.1.4 СП 522). Внеплановые — после пожаров, ураганных ветров и других стихийных воздействий.
Можно ли повесить вывеску или кондиционер на облицовку?
К плитам облицовки оборудование не крепят: они рассчитаны на собственный вес и ветер. Кронштейны вывесок и блоков крепят к строительному основанию собственными анкерами, а проход через облицовку выполняют по узлу из проекта.
Вывод: что проверить заказчику до начала монтажа
До монтажа у заказчика на руках должны быть: акт обследования основания (для реконструкции обязателен по п. 4.2), расчёт подсистемы, протоколы натурных испытаний анкеров, рабочая документация с вентиляционным зазором не менее 40 мм, узлами температурных разрывов и противопожарных отсечек, ППР.
Во время работ — соблюдать рабочую документацию, принимать скрытые работы до облицовки. Шаг кронштейнов, тип анкеров, вылет профилей, формат облицовки и схему крепления меняют только через проектировщика. После сдачи — осматривать фасад не реже раза в год.
Главный принцип устройства НФС: сначала обследование и расчёт — потом монтаж.
